Centre d'usinage CNC 3 axes VECTOR 650 M Si
verticalà colonne24 outils

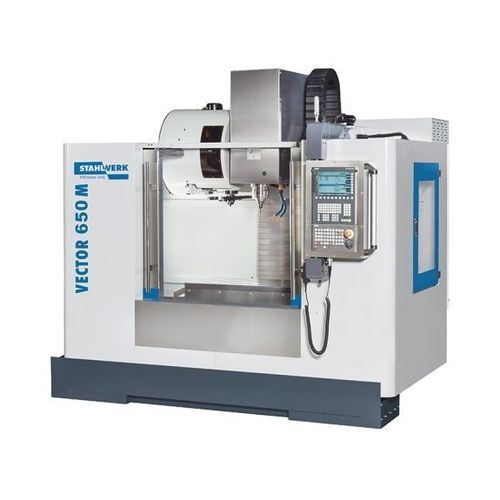

Centre d'usinage CNC 3 axes - VECTOR 650 M Si - Knuth Machine Tools - vertical / à colonne / 24 outils
Centre d'usinage CNC 3 axes - VECTOR 650 M Si - Knuth Machine Tools - vertical / à colonne / 24 outils
Centre d'usinage CNC 3 axes - VECTOR 650 M Si - Knuth Machine Tools - vertical / à colonne / 24 outils - image - 2
Centre d'usinage CNC 3 axes - VECTOR 650 M Si - Knuth Machine Tools - vertical / à colonne / 24 outils - image - 3
Centre d'usinage CNC 3 axes - VECTOR 650 M Si - Knuth Machine Tools - vertical / à colonne / 24 outils - image - 4
Centre d'usinage CNC 3 axes - VECTOR 650 M Si - Knuth Machine Tools - vertical / à colonne / 24 outils - image - 5
Centre d'usinage CNC 3 axes - VECTOR 650 M Si - Knuth Machine Tools - vertical / à colonne / 24 outils - image - 6
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Knuth Machine Tools

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à colonne
Nombre d'outils
24 outils
Autres caractéristiques
compact, de haute précision
Course X

650 mm
(25,59 in)

Course Y

550 mm
(21,65 in)

Course Z

550 mm
(21,65 in)

Vitesse de rotation

10 000 rpm
(62 832 rad.min-1)

Puissance

9 kW
(12,24 hp)

Vitesse d'avancement axe X

10 000 mm/min
(6,56 in/s)

Vitesse d'avancement axe Y

10 000 mm/min
(6,56 in/s)

Vitesse d'avancement axe Z

10 000 mm/min
(6,56 in/s)

Charge max. de la table

600 kg
(1 323 lb)

Poids max. outil

7 kg
(15,4 lb)

Précision de placement

0,005 mm
(0,0002 in)

Répétabilité

0,003 mm
(0,00012 in)

Temps de changement outil

1,8 s

Poids total

4 000 kg
(8 818,49 lb)

Longueur hors tout

2,4 m
(7'10" )

Largeur hors tout

2,2 m
(7'02" )

Hauteur totale

2,7 m
(8'10" )

Description

Overview
La VECTOR 650 M SI est un centre d'usinage vertical compact, préconfiguré pour la production multi‑équipe et les applications exigeantes. Conception optimisée par FEM, châssis en Meehanite et colonne en construction delta pour une rigidité et une stabilité thermique accrues. Guidages roller et composants de qualité garantissent une exploitation industrielle fiable.

Points forts
  • Colonne en Y en Meehanite pour une rigidité renforcée
  • Refroidissement par broche 30 bars pour évacuation optimisée des copeaux
  • Conçu pour un fonctionnement continu en plusieurs équipes
  • Nombreuses possibilités de personnalisation et d'automatisation
  • Garantie standard 2 ans

Zone de travail
Dimensions table : 800 mm x 550 mm
Charge table : 600 kg
Distance nez broche → table : 150 mm – 700 mm
Distance centre broche → colonne : 619 mm

Courses
Course axe X : 650 mm
Course axe Y : 550 mm
Course axe Z : 550 mm
Guidage : Roller

Broche
Vitesse broche : 10 000 1/min
Montage broche : SK 40 ISO 7388-1 (DIN 69871)
Couple constant : 57 Nm
Palier broche : 7012 x 4
Entraînement broche : courroie (Riemenantrieb)

Avances rapides
Avance rapide X/Y : 36 000 mm/min
Avance rapide Z : 15 000 mm/min

Avance
Avance de travail : 10 000 mm/min

Porte-outils
Type changeur : double bras
Nombre de positions : 24
Sélection outil : Memory random
Dimensions max outil Ø x L : 80 mm x 300 mm
Poids outil max : 7 kg
Temps de changement outil/outil : 1,8 s
Temps changement broche/broche : 3,9 s

Précisions
Répétabilité : ± 0,003 / ± 0.00012" mm
Précision de positionnement : ± 0,005 / 0.0002" mm

Puissance
Puissance broche (continue) : 9 kW
Puissance absorbée totale : 20 kVA
Tension / Fréquence : 400 V / 50 Hz

Dimensions et poids
Dimensions (L x l x H) : 2,42 m x 2,20 m x 2,70 m
Poids : 4 000 kg

Commande & logiciels
Commande standard : Siemens Sinumerik 828D (mise à niveau en option). Fonctionnalités : ShopMill, ProgramGUIDE, SINUMERIK MDynamics avec Advanced Surface, interpolation 4 axes simultanée, lecteur DXF, cycles technologiques et outils d'aide à la programmation animés.

Caractéristiques / spécifications techniques
  • Modèle : VECTOR 650 M SI
  • Catégorie : centre CNC vertical C-frame
  • Table : 800 x 550 mm, charge 600 kg
  • Courses : 650 / 550 / 550 mm
  • Broche : SK40, 10 000 1/min, 57 Nm
  • Changeur : double bras, 24 positions
  • Puissance broche : 9 kW; Puissance totale : 20 kVA
  • Dimensions : 2,42 × 2,20 × 2,70 m; Poids : 4 000 kg
