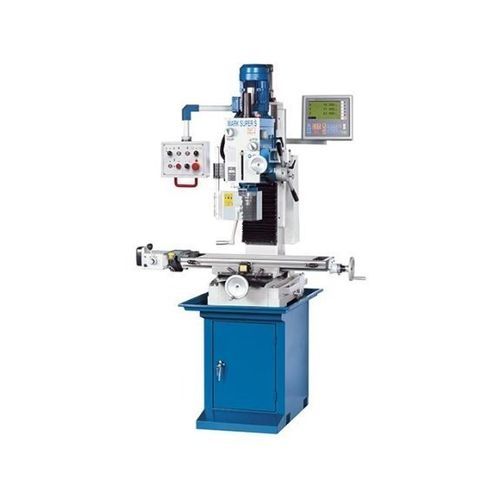

Perceuse-fraiseuse verticale Mark Super S

3 axespour acierà vitesse variable

Présentation
La gamme Mark Super S regroupe des perceuses‑fraiseuses compactes associant un entraînement puissant à une large plage de vitesses. Conçues pour le perçage et le fraisage de l'acier et des métaux non ferreux, elles sont destinées aux ateliers, services de maintenance, petites séries et départements de formation.

Points forts

• Avance réglable en continu sur l'axe X
• Avance de perçage automatique avec indicateur de profondeur numérique
• Tête de fraisage à engrenage pour usinage puissant
• Tête pivotante (±45°) pour applications polyvalentes
• Vitesse de broche réglable en continu avec affichage numérique (modèle SV)

Applications

• Usinage de pièces uniques et prototypes
• Production de petites séries et opérations de maintenance
• Ateliers de formation et enseignement technique

Équipement standard

• Indicateur de position 3 axes X.Pos 3.2
• Avance automatique du fourreau
• Socle machine avec rangement
• Alimentation table TV 1000
• Mandrin de perçage 13 mm
• Porte-outil
• Manuel opérateur

Caractéristiques techniques
Zone de travail
Dimensions table : 800 mm x 240 mm
Capacité de perçage (acier) : 32 mm
Fraisage sur queue : 32 mm
Course en hauteur de la tête : 350 mm
Rainures en T table : 3 ; Rainure T (larg. x écart.) : 14 mm x 80 mm

Courses
Course axe X (manuel / automatique) : 560 / 480 mm
Course axe Y : 190 mm

Tête de fraisage verticale
Nez de broche : MK4 (DIN 228)
Diamètre / course du fourreau : 75 mm / 120 mm
Distance nez broche - table : 460 mm
Porte à faux : 258 mm
Pivotement tête : ±45°
Plage de vitesses : (12) 75–3200 tr/min

Avances
Avances du fourreau : 0,10; 0,18; 0,26 mm/tr

Puissance d'entraînement
Puissance moteur principal : 1,5 / 1,1 kW

Dimensions et poids
Dimensions totales (L x l x H) : 1,25 m x 0,95 m x 2,13 m
Poids : 380 kg

Résumé technique

• Modèle : Mark Super S (option SV avec réglage continu de la vitesse)
• Type : Perceuse-fraiseuse pour acier et métaux non ferreux
• Table : 800 x 240 mm
• Capacité de perçage : 32 mm
• Attache broche : MK4
• Course / diamètre du fourreau : 120 mm / 75 mm
• Rapports de vitesse : 12 (75–3200 tr/min)
