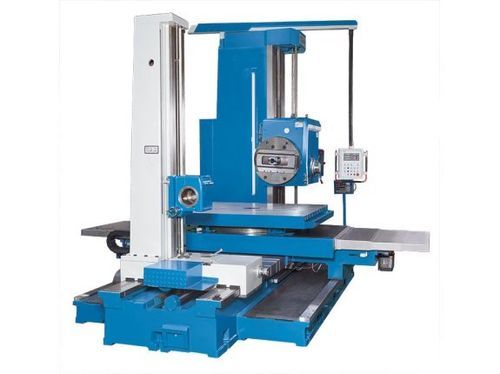

Aléseuse-fraiseuse conventionnelle BO 130

horizontaleà colonne

Description
La BO 130 est une fraiseuse-aléseuse conventionnelle à montant fixe conçue pour le perçage et le fraisage horizontal multi-face de pièces jusqu’à 10 t. La table mobile pivote à 360°, la tête de perçage se déplace sur la colonne et la broche dispose d’une longue course sur l’axe W. Une puissance d’entraînement élevée, des avances automatiques sur tous les axes et des déplacements rapides permettent un enlèvement de matière efficace et des temps non productifs réduits. La machine est également équipée d’un chariot transversal à longue course pour le dressage.

Points forts

• Grande zone d’usinage avec axe W et chariot de dressage à longue course
• Dispositif de taraudage intégré
• Table de serrage rotative avec dispositif de visée pour 4 positions indexées
• Capots télescopiques en acier inoxydable sur tous les guidages

Spécifications techniques (résumé)

• Modèle : BO 130
• Capacité de perçage : 60 mm
• Diamètre broche : 130 mm (nez de broche SK 50)
• Surface de la table : 1 600 mm x 1 800 mm
• Charge table : 10 000 kg
• Rotation table : 4 x 90° (360°)
• Distance axe broche — surface table : 0 mm – 1 800 mm
• Vitesse plateau circulaire : 1,2 1/min
• Courses X/Y/Z/W : 2 000 / 1 800 / 1 500 / 900 mm
• Course petit chariot : 250 mm
• Plage vitesses broche : 4 – 800 1/min ; couple broche (max.) : 3 136 Nm
• Vitesse chariot : 2,5 – 125 1/min ; couple chariot (max.) : 4 900 Nm
• Avances rapides X/Y/W : 2 500 mm/min
• Avances X/Y/Z/W : 0,01 mm/tr – 6 mm/tr ; avance chariot : 0,08 mm/min – 12 mm/min
• Précision d’affichage (optique) : 0,005 mm ; précision d’alésage : H7 Ra-1,6 µm
• Puissances moteurs : principal 15 kW ; servo 5,5 kW ; pompe hydraulique 0,37 kW
• Dimensions (L x l x h) : 7,03 m x 4,66 m x 3,8 m ; Poids : 29 300 kg

Équipements standard

• Afficheur 3 axes X.Pos 3.2 (nouvelle génération avec fonctions de rotation intégrées)
• Cales d’alignement
• Lubrification centralisée
• Lampe de travail
• Boulons de fondation
• Outils et manuel d’utilisation

Équipements optionnels

• Portautensiles perçage/fraisage pour plateau (BO 130)
• Tête d’alésage pour BO 130
• Option afficheur d’axe B pour BO 130
• Contrepoupée — H 2600 mm ; alésage 220 mm ; course 1800 mm ; déplacement sur banc 600 mm ; moteur 1,1 kW ; poids 800 kg
• Tables rotatives, têtes diviseuses, étaux, mandrins et kits de bridage divers
