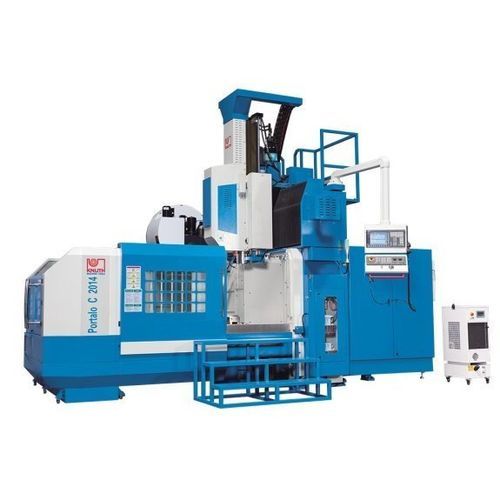

Fraiseuse CNC 3 axes Portalo C 2519 CNC

verticaleà table mobileà portique

Description
Le Portalo C 2519 CNC est une fraiseuse à portique conçue pour l’usinage de précision de pièces de grandes dimensions et de fort poids. La machine présente un portique fixe et une table mobile, adaptée à l’enlèvement de matière intensif ainsi qu’à l’usinage haute vitesse de matrices et de formes complexes.

Points forts

• Capacité élevée de charge des pièces
• Grande surface d’usinage
• Portique rigide et fixe
• Changeur d’outils rapide 24 positions
• Systèmes Renishaw de contrôle outils et pièces

Conception et construction
La table mobile associée à un portique fixe permet l’usinage de pièces volumineuses et lourdes. La combinaison de guidages linéaires et de guidages plats/boîtes assure longévité, vitesses d’usinage élevées et rigidité. Des vis à billes précontraintes et des servomoteurs Siemens garantissent des avances dynamiques et des déplacements rapides sur tous les axes.

Broche principale

• Puissance d’entraînement élevée et large plage de vitesses apportent les réserves de couple nécessaires pour l’usinage lourd

Changeur d’outils

• Changeur robuste 24 emplacements avec double pince pour des changements d’outils rapides et flexibles

Commande

• Commande Siemens 828D offrant une programmation intuitive et un support technique étendu
• Logiciel Siemens Shopmill inclus pour faciliter la fabrication de contours et pièces complexes

Équipement

• Grandes portes coulissantes pour un accès et un bridage facilités
• Systèmes Renishaw de mesure pour réduction des erreurs de réglage et diminutions des temps morts
• Système de refroidissement puissant et convoyeur à copeaux inclus pour l’évacuation
• Système de lubrification centralisée automatique pour simplifier la maintenance

Caractéristiques / spécifications techniques — Zone de travail
Dimensions table : 2.500 mm x 1.500 mm
Charge table (max.) : 7.000 kg
Distance nez broche - surface table : 150 mm - 1.050 mm
Distance entre montants : 1.900 mm

Courses
Course axe X : 2.600 mm
Course axe Y : 1.900 mm
Course axe Z : 900 mm

Broche principale
Vitesse de broche : 6.000 1/min
Montage broche : SK 50 ISO 7388-1 (DIN 69871)
Diamètre broche : 190 mm

Avances rapides
Avance rapide X/Y : 12 m/min
Avance rapide Z : 10 m/min

Avance de travail
Avance : 8.000 mm/min

Porte-outils
Nombre d’outils : 24 positions

Précisions
Précision de positionnement : 0,005/300 mm
Répétabilité : 0,005/1000 mm

Puissance d’entraînement
Puissance moteur principal : 26 kW
Puissance continue : 22 kW

Dimensions et poids
Dimensions (L x l x H) : 7,5 m x 4,3 m x 4,8 m
Poids : 20.000 kg

Caractéristiques / spécifications résumées

• Type : fraiseuse à portique CNC à portique fixe et table mobile
• Table de travail : 2.500 x 1.500 mm, charge 7.000 kg
• Courses : X 2.600 mm, Y 1.900 mm, Z 900 mm
• Broche : SK 50, 6.000 1/min, Ø 190 mm
• Avances rapides : X/Y 12 m/min, Z 10 m/min
• Nombre d’outils : 24 positions
• Précision : 0,005/300 mm; Répétabilité : 0,005/1000 mm
• Puissance : 26 kW (22 kW en continu)
• Dimensions / poids : 7,5 m x 4,3 m x 4,8 m / 20.000 kg
