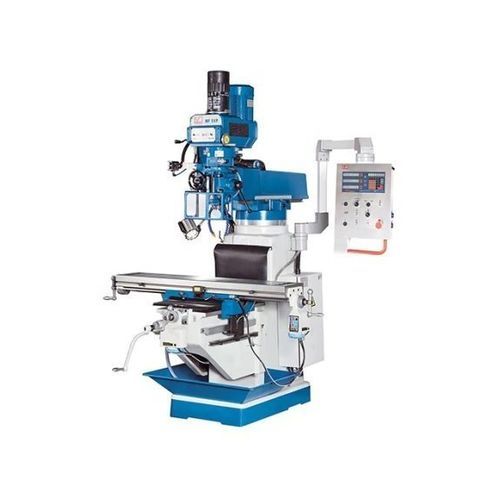

Fraiseuse à 3 axes MF 5 VP

universellepour acierpour métaux non ferreux

Présentation
La MF 5 VP est une fraiseuse universelle destinée à l'usinage industriel de l'acier et des métaux non ferreux. Modèle haut de gamme de la série MF avec porte-outil SK 40 et un poids net supérieur d'environ 30 % pour une rigidité accrue. Les axes X et Y sont équipés d’appareils d’avance réglables en continu ; la tête de fraisage verticale est orientable et offre une large plage de vitesses. L’équipement de série comprend une avance automatique du fourreau à quatre positions, un serrage pneumatique des outils et une grande table de serrage pour pièces et dispositifs de bridage.

Points forts

• Tête de fraisage verticale orientable avec avance de fourreau
• Serrage pneumatique des outils
• Vitesse de broche réglable en continu
• Avances table/axes avec vitesse rapide
• Construction lourde avec larges guidages

Détails du produit

• Puissance moteur nominale : 3,75 kW
• Porte-outil : SK 40 (DIN 2080 / ISO 40)
• Trois avances automatiques du fourreau et avance manuelle grossière/fin
• Fourreau avec butée micrométrique
• Inverseur de sens de rotation broche
• Frein de broche
• Vitesses de broche réglables sans à-coups
• Tête pivotante ±90° à gauche et à droite
• Avance de table TV 1000 en X et Y, réglable en continu avec avance rapide
• Système de refroidissement et bac à copeaux
• Graissage centralisé

Afficheur 3 axes (X.Pos 3.2) — fonctions et avantages

• Précision de positionnement améliorée
• Moins d’erreurs et meilleure fiabilité des processus
• Réduction des temps d’usinage, productivité accrue
• Affichage lisible et clavier opérateur convivial
• Résolution : 0,01 / 0,005 mm
• Coordonnées par défaut et maintien de la position des axes à l’arrêt
• Calcul cercle de perçage et fonction calculatrice
• Mémoire pour 10 outils, inversion rayon/diamètre, conversion mm/pouces
• Fonctionnement sans entretien et extension simple

Equipement de série

• Afficheur 3 axes X.Pos 3.2
• Avance de table TV 1000 axes X et Y
• Serrage pneumatique des outils
• Bac à copeaux
• Système de refroidissement
• Graissage centralisé
• Protection guidages horizontaux
• Outillage de service
• Manuel d'utilisation

Spécifications techniques
Zone de travail
Surface de la table : 1 370 mm x 250 mm
Charge table (max.) : 350 kg

Courses
Course X : 800 mm
Course Y : 390 mm
Course Z : 380 mm

Tête de fraisage verticale
Vitesse broche (verticale) : 70 1/min - 3 600 1/min
Porte-outil : SK 40 (DIN 2080 / ISO 40)
Course du fourreau : 127 mm

Avances
Avances du fourreau : (3) 0,04 / 0,08 / 0,15 mm/tr

Puissance
Puissance moteur principal : 3,75 kW

Dimensions et poids
Dimensions (L x l x H) : 2,54 m x 2,16 m x 2,24 m
Poids : 1 590 kg

Caractéristiques / données techniques

• Modèle : MF 5 VP
• Porte-outil : SK 40 (DIN 2080 / ISO 40)
• Puissance motrice : 3,75 kW
• Plage vitesses broche : 70 - 3 600 1/min (réglable en continu)
• Course fourreau : 127 mm ; avances : 0,04 / 0,08 / 0,15 mm/tr
• Courses X x Y x Z : 800 x 390 x 380 mm
• Surface table : 1 370 x 250 mm ; charge max. : 350 kg
• Éléments : tête pivotante ±90°, serrage pneumatique, avance automatique 4 vitesses, avance TV 1000 avec avance rapide, système de refroidissement, bac à copeaux, graissage centralisé
