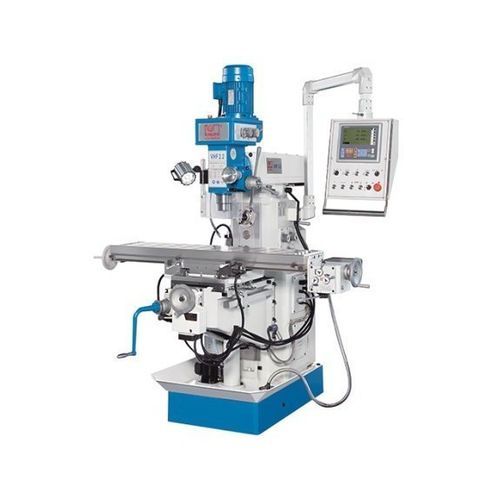

Fraiseuse à 3 axes VHF 2.2

universellepour acieravec amenage

Présentation
La fraiseuse universelle VHF 2.2 offre de longues courses et des broches verticale et horizontale avec entraînements séparés pour un usinage puissant. La tête verticale peut pivoter (±45°) et le fourreau est déplaçable. Ces modèles conviennent aux ateliers de réparation et de formation.

Points forts

• Tête de fraisage pivotante
• Avance automatique sur les axes X et Y
• Broche horizontale avec contre-support
• Pack d'accessoires complet

Zone de travail
Capacité de perçage acier: 30 mm
Diamètre max. fraise queue: 25 mm
Capacité de taraudage acier: M16
Diamètre max. fraise en bout: 100 mm
Surface de la table: 1.270 mm x 280 mm
Charge table (max.): 150 kg

Courses
Course axe X: 700 mm
Course axe Y: 210 mm
Course axe Z: 310 mm

Tête de fraisage verticale
Vitesse broche (verticale): 115 1/min - 1.750 1/min
Montage broche: SK 40 DIN 2080
Course du fourreau: 120 mm
Porte-à-faux: 200 mm - 650 mm
Distance nez de broche - table: 50 mm - 375 mm
Plage de pivot tête: ±45°

Avance rapide
Avance rapide axe Z: 380 mm/min

Broche de fraisage horizontale
Vitesse broche (horizontale): 40 1/min - 1.300 1/min
Montage broche: ISO 40
Distance broche horizontale - table: 0 mm - 310 mm

Avances
Vitesse d'avance axe X: 16 mm/min - 380 mm/min
Vitesse d'avance axe Y: 0 mm/min - 700 mm/min

Puissance d'entraînement
Puissance moteur broche horizontale: 2,2 kW
Puissance moteur broche verticale: 0,85 kW - 1,5 kW

Dimensions et poids
Dimensions (L x l x H): 1,7 m x 1,45 m x 2,45 m
Poids: 1.400 kg

Equipement et détails complémentaires

• Excellent rapport prix/performance grâce à la standardisation des ensembles VHF et à la production en grande série
• Banc de machine en fonte fortement nervuré
• Guidages rectifiés et surfaces trempées pour précision et longévité
• Grande surface de la table de fraisage
• Broches verticale et horizontale avec entraînements séparés et boîte de vitesses
• Tête verticale pivotante ±45°; descente du fourreau par cabestan ou manivelle micrométrique
• Pour la broche horizontale, la poutre supérieure avec tête peut tourner ±180° sur la colonne
• Contre-support extérieur standard avec palier lisse en bronze pour arbres longs
• Système d'avance avec boîte de vitesses sur l'axe X et avance variable sur l'axe Y
• Réglage en hauteur de la table par avance automatique; réglage fin par manivelle
• Pupitre inclinable avec indicateur de position intégré
• Dispositif de refroidissement et bac à copeaux fournis

Equipement de série

• Indicateur de position 3 axes X.Pos 3.2
• Dispositif de refroidissement
• Lampe de travail
• Outils d'entretien
• Manuel d'utilisation
• Tige de serrage M16
• Contre-support pour fraisage horizontal
• Bac à copeaux
• Arbre porte-outil Ø 27 mm

Caractéristiques / spécifications techniques

• Type: Fraiseuse universelle
• Modèle: VHF 2.2
• Montage broche verticale: SK 40 (DIN 2080)
• Montage broche horizontale: ISO 40
• Plages de vitesse broche verticale: 115 - 1.750 1/min
• Plages de vitesse broche horizontale: 40 - 1.300 1/min
• Courses (X x Y x Z): 700 mm x 210 mm x 310 mm
• Surface table: 1.270 mm x 280 mm
• Charge max. table: 150 kg
• Puissances broches: horizontale 2,2 kW; verticale 0,85 - 1,5 kW
• Dimensions (L x l x H): 1,7 m x 1,45 m x 2,45 m
• Poids: 1.400 kg
