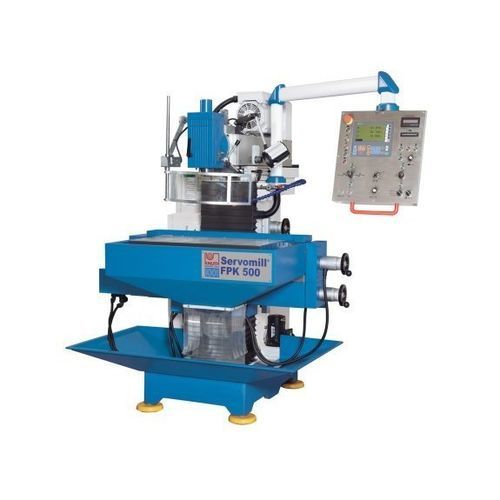

Fraiseuse CNC 3 axes Servomill® FPK 500

universelleSK40

Description générale
Cette fraiseuse d'outils polyvalente est devenue incontournable dans la fabrication mécanique d'outils et de moules. Sa conception compacte apporte flexibilité et facilité d'utilisation. Équipée d'arrêts électroniques, de volants électroniques et de fonctions additionnelles de fraisage, la Servomill permet d'accéder à de nombreux avantages de la production CNC sans programmation complexe. Machine principalement utilisée en outillage, production et formation.

Points forts

• Technique d'avance servo-commandée avec volants électroniques
• Vis à billes précontraintes dans tous les axes (sans jeu)
• Butées électroniques 3 positions par axe
• Grande console verticale et table de travail
• Broche verticale et possibilité d'utilisation horizontale (SK 40 DIN 2080)
• Vitesse de broche à réglage continu

Zone de travail
Dimensions table: 800 mm x 400 mm
Table verticale: 1.020 mm x 225 mm
Charge max. table: 200 kg
Rainures en T: 6 pièces (14 mm x 63 mm)
Rainures T table verticale: 3 pièces (14 mm x 63 mm)

Courses
Course axe X: 500 mm
Course axe Y: 400 mm
Course axe Z: 400 mm

Tête de fraisage
Plage vitesses basses: 40 1/min - 260 1/min
Plage vitesses hautes: 260 1/min - 2.000 1/min
Vitesse broche: 40 1/min - 2.000 1/min
Montage broche: SK 40 DIN 2080
Angle de pivotement: 90°
Course pinole: 60 mm
Distance nez broche - table: 50 mm - 450 mm
Distance nez broche - colonne: 170 mm - 570 mm

Avances rapides
Avance rapide X/Y/Z: 1.200 mm/min

Broche de fraisage horizontale
Montage broche: SK 40 DIN 2080
Distance centre broche - table: 145 mm - 545 mm

Avances
Avance travail X/Y/Z: 10 mm/min - 1.000 mm/min

Puissance d'entraînement
Moteur principal: 3,7 kW
Moteur pompe de refroidissement: 0,13 kW
Couples avanc. X/Y: 7,7 Nm ; Z: 10 Nm

Dimensions et poids
Dimensions (L x l x H): 1,5 m x 1,7 m x 1,8 m
Poids: 1.550 kg

Détails produit
La série FPK est une réinterprétation moderne de la fraiseuse universelle classique. Le bâti en console en fonte grise assure précision et longévité. Les éléments de commande sont concentrés sur le côté droit pour un pilotage ergonomique. Les guidages plats offrent de larges surfaces d'appui garantissant stabilité dimensionnelle et capacité de charge. Le réducteur de broche principal est intégré dans la poutre supérieure pour une transmission efficace et de faibles vibrations. Le réducteur 2 vitesses robuste, avec roues dentées trempées et rectifiées, offre une large plage de vitesses réglables en continu. La tête verticale est orientable des deux côtés; le fourreau est déplaçable manuellement et la tête verticale est démontable pour accéder à la broche horizontale. Un contre-pointe est fourni en standard pour les longues porte-outils.

Technologie d'avance
Des servomoteurs puissants permettent des avances infiniment variables et des déplacements rapides sur tous les axes. Des vis à billes précontraintes dans tous les axes garantissent un positionnement précis, sans jeu, avec faible usure et longue durée de vie.

Équipement
L'équipement standard comprend un système de refroidissement performant, un éclairage de travail LED et un pack d'outils avec porte-outils longs et pinces. Les fonctions électroniques intégrées offrent contrôle de positionnement, indication électronique de charge de broche, volants électroniques, déplacement par joystick et afficheur de position X.pos 3.2.

Servomill - Points forts

• Électronique développée et fabriquée en Allemagne
• Commande de position pour parcours prédéfinis sur tous les axes
• Vis à billes précontraintes sans jeu
• Servomoteurs sur tous les axes avec avances variables et avances rapides
• Indicateur électronique de charge de broche
• Volants électroniques sur tous les axes
• Déplacement X/Y/Z via joystick
• Indicateur de position intégré avec règle de verre
• Synchronisation possible avance / vitesse de broche

caractéristiques / spécifications techniques

• Modèle : Servomill® FPK 500
• Fabricant : KNUTH
• Dimensions table : 800 × 400 mm
• Courses (X×Y×Z) : 500 × 400 × 400 mm
• Plage vitesses broche : 40 – 2.000 1/min
• Montage broche : SK 40 (DIN 2080)
• Moteur principal : 3,7 kW
• Charge table : 200 kg
• Nombre rainures T : 6 (14 mm × 63 mm)
• Avance rapide (tous axes) : 1.200 mm/min
• Avance travail (chaque axe) : 10 – 1.000 mm/min
• Dimensions extérieures (L×l×H) : 1,5 m × 1,7 m × 1,8 m
• Poids : 1.550 kg
• Indicateur de position : X.pos 3.2
• Équipements standard : système de refroidissement, éclairage LED, volants électroniques, vis à billes précontraintes, lubrification centrale (selon configuration)
