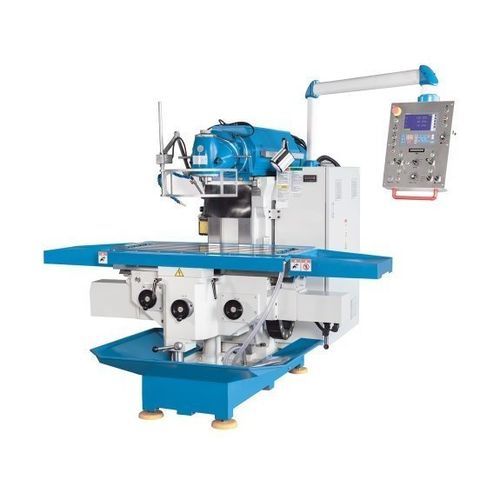

Fraiseuse CNC 2 axes Servomill® UWF 900

universelleà colonneSK40

Description
La polyvalente Servomill UWF, équipée d’une technique d’avance servo-conventionnelle et d’une tête de fraisage universelle inclinable sur deux plans, constitue le modèle haut de gamme des fraiseuses universelles. La série offre une zone de travail particulièrement étendue et des entraînements de broche principale puissants. Des butées électroniques, des volants électroniques et des fonctions de fraisage supplémentaires apportent de nombreux avantages de la production CNC, même sans programmation. Domaines d’application typiques : fabrication d’outils, production et formation.

Points forts

• Grande zone de travail
• Technique d’avance servo-conventionnelle
• Vis à billes précontraintes dans tous les axes
• Volants électroniques
• Tête de fraisage universelle avec 2 axes de pivotement
• Vitesse de broche réglable en continu

Détails produit

• L’électronique intégrée facilite le fraisage conventionnel tout en augmentant précision et efficacité.
• Nouvelle génération de fraiseuses conventionnelles avec électronique développée et fabriquée en Allemagne.
• Conception ergonomique, précision nettement supérieure et productivité accrue par rapport aux machines traditionnelles.
• Bâti en console rigide et résistant à la torsion offrant une grande zone de travail malgré des dimensions compactes.
• Console soutenue par un système de guidage supplémentaire assurant une capacité de charge élevée de la table.
• Table guidée en queue d’aronde sur l’axe X pour d’excellentes propriétés d’amortissement et un réglage fin.
• Guidages plats avec larges surfaces d’appui pour stabilité dimensionnelle et grande capacité de charge.
• Tous les guidages sont trempés, rectifiés et lubrifiés via un système de lubrification centralisé.
• Entraînement complet intégré dans la lourde traverse supérieure pour une transmission de puissance efficace et un faible niveau de vibration.
• Tête de fraisage universelle inclinable sur deux axes permettant de positionner la broche sous presque tous les angles et de la ramener rapidement en position horizontale.
• Transmission robuste à 2 niveaux, roues dentées trempées et rectifiées pour une large plage de vitesses et un fonctionnement silencieux.
• Servomoteurs puissants autorisant des vitesses d’avance continues et des avances rapides sur tous les axes.
• Vis à billes précontraintes sur tous les axes garantissant un positionnement précis, sans jeu et avec une usure minimale.
• Indicateur électronique de charge de la broche pour une utilisation efficiente de la machine et la protection contre les surcharges.
• Volants électroniques et commande joystick pour un micro-contrôle fluide et un confort opérateur élevé.
• Commande de position pour parcours pré-sélectionnés sur tous les axes ; butées électroniques (3 positions par axe) enregistrables par simple pression.
• Afficheur de position intégré avec règle de verre ; génération X.Pos 3.2 disponible.
• Équipements de série : système de refroidissement, éclairage LED de la zone de travail et outils d’exploitation.

Zone de travail
Dimensions table : 1.235 mm x 460 mm
Charge maximale table : 800 kg
Nombre de rainures T : 5
Largeur rainures T : 18 mm
Espacement rainures T : 80 mm

Courses
Course axe X : 900 mm
Course axe Y : 650 mm
Course axe Z : 450 mm

Tête de fraisage
Vitesses (2) : 30-390 / 390-2050 1/min
Nez de broche : SK 40 DIN 2080
Angle de pivotement : 360°
Distance centre broche → table : 30 mm - 480 mm

Avances rapides
Avance rapide X : 2.200 mm/min
Avance rapide Y : 2.200 mm/min
Avance rapide Z : 1.100 mm/min

Avances
Vitesse d’avance X : 10 mm/min - 1.000 mm/min
Vitesse d’avance Y : 10 mm/min - 1.000 mm/min
Vitesse d’avance Z : 5 mm/min - 640 mm/min

Puissance d’entraînement
Moteur principal : 7,5 kW
Moteur avance X : 3,6 kW
Moteur avance Y : 3,6 kW
Moteur avance Z : 5,5 kW
Moteur pompe refroidissement : 0,13 kW

Dimensions et poids
Dimensions (L x l x H) : 2 m x 2,5 m x 2 m
Poids : 4.000 kg

Caractéristiques / spécifications techniques

• Modèle : Servomill® UWF 900
• Brand: KNUTH
• Dimensions table : 1.235 mm x 460 mm
• Charge table : 800 kg
• Rainures T : 5 positions, 18 mm largeur, 80 mm espacement
• Courses X / Y / Z : 900 / 650 / 450 mm
• Plages vitesses tête : 30-390 / 390-2050 1/min
• Nez de broche : SK 40 DIN 2080
• Angle pivotement : 360°; distance centre broche-table : 30 - 480 mm
• Avances rapides X / Y / Z : 2.200 / 2.200 / 1.100 mm/min
• Plages d’avance X / Y / Z : 10 - 1.000 / 10 - 1.000 / 5 - 640 mm/min
• Puissances (principal / X / Y / Z / pompe) : 7,5 kW / 3,6 kW / 3,6 kW / 5,5 kW / 0,13 kW
• Dimensions totales : 2 m x 2,5 m x 2 m
• Poids : 4.000 kg
