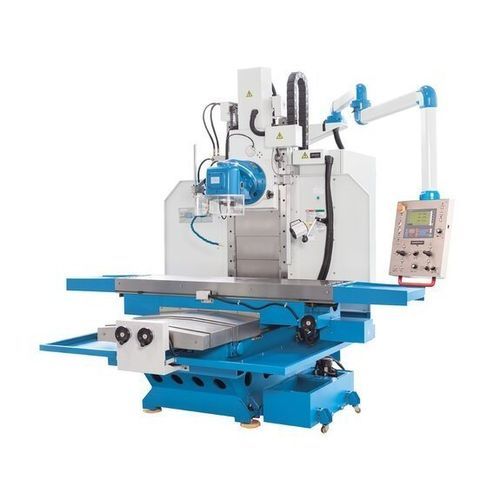

Fraiseuse CNC 3 axes Servomill® KB 1500

universelleSK50pour usinage lourd

Description
La Servomill® KB 1500 est une fraiseuse à banc avec avance servo-conventionnelle conçue pour l’usinage lourd de grandes pièces complexes. Elle associe un bâti rigide, des guidages larges et une forte puissance d’entraînement. La tête de fraisage universelle est pivotante sur deux plans et accepte des dornes longues pour l’usinage horizontal. Des butées électroniques et des manivelles électroniques offrent une répétabilité de type CNC sans programmation.

Points forts

• Technique d’avance servo avec manivelles électroniques
• Vis à billes précontraintes dans tous les axes
• 3 x 3 butées électroniques (par axe)
• Tête de fraisage universelle avec 2 axes de pivotement (360°)
• Charge maximale de table élevée : 1 500 kg
• Vitesse de broche réglable en continu, montage broche SK 50

Zone de travail
Dimensions table : 2 100 mm x 500 mm
Capacité de charge table (max.) : 1 500 kg
Nombre de rainures en T : 4 positions
Rainure en T (largeur x entraxe) : 18 mm x 100 mm

Courses
Course axe X : 1 500 mm
Course axe Y : 650 mm
Course axe Z : 650 mm

Tête de fraisage
Plage de vitesse basse : 6 1/min - 300 1/min
Plage de vitesse haute : 300 1/min - 1 500 1/min
Montage broche : SK 50
Angle de pivotement : 360 deg
Distance axe broche - table : 8 mm - 660 mm

Avances rapides
Avance rapide X : 6 000 mm/min
Avance rapide Y : 6 000 mm/min
Avance rapide Z : 3 000 mm/min
Division manivelle X/Z/Y : 0,01 mm

Avances
Vitesse d’avance X : 3 000 mm/min
Vitesse d’avance Y : 3 000 mm/min
Vitesse d’avance Z : 2 500 mm/min

Puissances d’entraînement
Puissance moteur principal : 15 kW
Puissance pompe refroidissement : 0,13 kW
Couple avance X : 18 Nm
Couple avance Y : 18 Nm
Couple avance Z : 23 Nm
Puissance moteur X : 3,6 kW
Puissance moteur Y : 4,6 kW
Puissance moteur Z : 3,6 kW

Dimensions et poids
Dimensions (L x l x H) : 3,22 m x 2,42 m x 2,8 m
Poids : 7 000 kg

Construction et conception

• Banc massif avec grande table de serrage se déplaçant en X et Y
• Bâti fortement nervuré guidant la tête de fraisage en Z
• Guidages plats très larges sur l’axe Y et guidage en queue d’aronde sur l’axe X pour grande rigidité
• Grandes courses et surface de serrage pour pièces uniques ou bridages multiples
• Tête de fraisage sur longues guidages plats, équilibrée par contrepoids ; contre-support inclus pour fraisage horizontal

Broche principale et entraînements

• Vitesses de broche réglables en deux plages via onduleur pour fort couple
• Tête de fraisage universelle conçue pour stabilité et fonctionnement régulier
• Réglage d’angle continu pour plans 90° et 45° et positionnement horizontal
• Guidage de contre‑support pour l’utilisation de dornes longues ou usinage simultané

Système d’avance

• Servomoteurs puissants pour avances variables et déplacements rapides
• Vis à billes précontrainte dans tous les axes pour positionnement précis sans jeu
• Compensation de poids sur l’axe Z pour mouvements réguliers

Equipement

• Pupitre avec X.Pos 3.2 et fonctions étendues (standard)
• Manivelles électroniques et commande par joystick
• Butées électroniques : 3 positions mémorisables par axe
• Affichage électronique de charge de broche
• Graisage centralisé, réservoir mobile pour refroidissement, éclairage LED
• Large gamme d’accessoires (outillage, dornes, pinces)

Points supplémentaires

• Electronique développée et fabriquée en Allemagne
• Commande de position pour parcours prédéfinis sur tous les axes
• Vis à billes précontrainte sans jeu
• Synchronisation avance / vitesse broche possible
• Indicateur de position intégré avec règles en verre

Caractéristiques / spécifications techniques (résumé)

• Modèle : Servomill® KB 1500
• Table : 2 100 x 500 mm, 4 rainures en T (18 mm x 100 mm), charge max 1 500 kg
• Courses : X 1 500 mm / Y 650 mm / Z 650 mm
• Montage broche : SK 50 ; Vitesse broche : 6 - 300 1/min (basse), 300 - 1 500 1/min (haute)
• Avances rapides : X/Y 6 000 mm/min, Z 3 000 mm/min
• Vitesses d’avance : X 3 000 mm/min, Y 3 000 mm/min, Z 2 500 mm/min
• Puissance principale : 15 kW ; Pompe refroidissement : 0,13 kW
• Dimensions machine : env. 3,22 m x 2,42 m x 2,8 m ; Poids env. 7 000 kg
• Contrôle standard : X.Pos 3.2, manivelles électroniques, joystick, indicateur de charge broche
