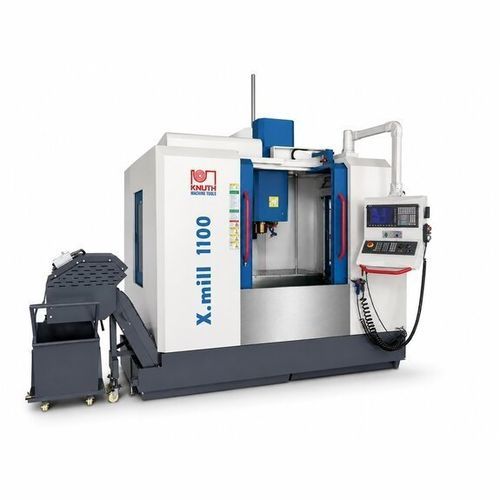

Fraiseuse CNC 3 axes X.mill 1100

verticaleSK4024 outils

Description
Le X.mill 1100 est un centre d'usinage vertical à bâti en C équipé de la commande Siemens SINUMERIK 828D, conçu pour la production industrielle en plusieurs équipes. Il propose une course X de 1 100 mm, une interface broche SK40 et un changeur automatique 24 positions pour une intégration flexible en cellule d'usinage.

Mise en avant

• Centre d'usinage vertical bâti en C, modèle X.mill 1100
• Commande Siemens 828D avec entraînements Siemens
• Broche SK40 jusqu'à 10 000 tr/min
• Changeur d'outils 24 positions vertical, préhenseur à double bras
• Courses X/Y/Z : 1 100 / 600 / 600 mm ; table 1 200 x 600 mm, charge 800 kg

Construction de la machine

• Bâti en C rigide pour stabilité d'usinage et résultats reproductibles
• Guidages linéaires entièrement protégés et vis à billes de précision sur tous les axes pour haute précision
• Table adaptée à différentes dimensions de pièces ; accessibilité optimisée pour réduire les temps d'outillage
• Conçue pour un fonctionnement continu avec maintenance réduite en environnement multi‑postes

Broche principale et entraînements

• Broche à appui multiple pour absorption et évacuation des efforts d'usinage
• Unité broche entraînée par courroie, plage jusqu'à 10 000 tr/min
• Montage SK40 pour compatibilité étendue d'outils

Changeur d'outil automatique

• Changeur 24 positions améliorant productivité et flexibilité
• Préhenseur double‑bras pour changements rapides et rangement compact des outils
• Construction robuste acceptant des outils de forte masse

Équipement et systèmes auxiliaires

• Volant électronique pour réglages précis
• Armoire de commande fermée avec échangeur thermique pour gestion de la température
• Espace de travail entièrement clos, prêt pour extraction
• Pistolets manuels pour liquide de refroidissement et air comprimé ; graissage centralisé automatique

Commande
Équipé de la commande Siemens SINUMERIK 828D et des entraînements Siemens, offrant l'interface SINUMERIK Operate adaptée aux cycles de fraisage exigeants.

Caractéristiques techniques

• Modèle : X.mill 1100
• Type : Centre d'usinage vertical, bâti en C
• Table : 1 200 x 600 mm, charge max. 800 kg ; rainures en T : 5 x 18 mm x 125 mm
• Courses (X/Y/Z) : 1 100 / 600 / 600 mm
• Vitesse broche : jusqu'à 10 000 tr/min ; nez de broche : SK40
• Avances rapides X/Y : 24 000 mm/min ; Z : 20 000 mm/min
• Avance max. : 10 000 mm/min
• Magasin d'outils : 24 positions ; Ø x L max. : 75 mm x 150 mm
• Précision de positionnement X/Y : ±0,004 mm ; répétabilité X/Y : ±0,002 mm
• Puissance moteur principal (continue) : 11 kW
• Dimensions (L x l x H) : 3,95 m x 2,25 m x 3,66 m ; Poids : 6 400 kg
