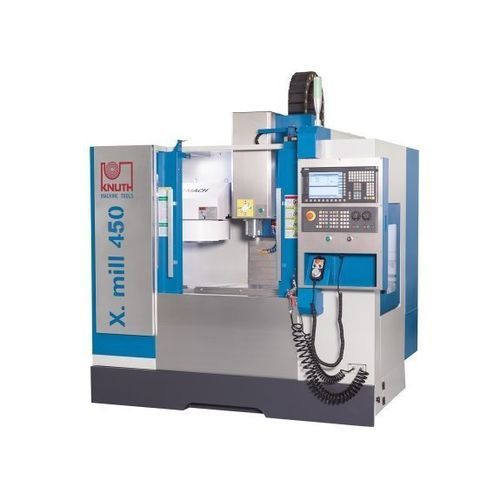

Fraiseuse CNC 3 axes X.mill 450

verticaleà table fixeSK30

Description
Le X.mill 450 est un centre d'usinage vertical CNC compact pour l'usinage 3 axes précis, destiné aux petits ateliers et aux cellules de production lean. Il associe un encombrement réduit à une structure en C rigide, une broche SK40 entraînée par courroie et une commande Siemens 828D pour une production répétable et efficace.

Points clés

• Centre d'usinage vertical CNC 3 axes
• Table 700 × 260 mm, capacité 200 kg
• Magasin à outillages type carrousel 12 positions
• Commande Siemens 828D (SINUMERIK Operate)

Conception de la machine

• Structure en fonte grise assurant la rigidité
• Guidages linéaires entièrement encapsulés et vis à billes préchargées sur tous les axes pour haute précision et faible friction
• Large table avec 3 rainures en T et accès aisé par grandes portes

Broche

• Broche entraînée par courroie, à paliers multiples, interface SK40 (ISO 7388-1 / DIN 69871)
• Plage de vitesse jusqu'à 10 000 tr/min
• Couple constant : 24 Nm

Changeur d'outils

• Changeur type carrousel 12 stations pour flexibilité de production
• Conception horizontale robuste supportant des outils lourds (poids maxi outil 8 kg)

Commande

• Siemens 828D avec SINUMERIK Operate — cycles graphiques ShopMill et interfaces standard (CF, USB, Ethernet)

Equipement et maintenance

• Volant électronique pour le réglage
• Armoire électrique fermée avec échangeur thermique
• Enceinte de travail entièrement fermée ; extraction de copeaux et convoyeur en option
• Pistolets de pulvérisation pour liquide et air comprimé ; graissage centralisé automatique

Données techniques (tableaux)

Zone de travail
Dimensions table : 700 mm x 260 mm
Charge table : 200 kg
Distance nez broche - table : 80 mm - 500 mm
Centre broche - colonne : 330 mm
Nombre de rainures en T : 3 positions

Courses
Course axe X : 450 mm
Course axe Y : 260 mm
Course axe Z : 420 mm

Broche principale
Vitesse de broche : 10 000 1/min
Montage broche : SK 40 ISO 7388-1 (DIN 69871)
Couple constant : 24 Nm

Avances
Déplacement rapide : 12 000 mm/min
Avance de travail : 10 000 mm/min

Porte-outils
Nombre de positions d'outils : 12 positions
Ø outil : 90 (150) mm
Longueur outil (max.) : 250 mm
Poids outil max. : 8 kg
Temps de changement outil/outil : 8 s

Précisions
Répétabilité : 0,006 mm
Précision de positionnement : 0,008 mm

Puissance d'entraînement
Entraînement principal, charge constante : 3,7/5,5 kW
Puissance absorbée totale : 10 kVA

Dimensions et poids
Dimensions (L × l × H) : 2,11 m × 1,78 m × 2,25 m
Poids : 1 800 kg

Caractéristiques / spécifications techniques

• Modèle : X.mill 450
• Type : centre vertical CNC cadre en C, 3 axes
• Commande : Siemens 828D (SINUMERIK Operate), compatible ShopMill
• Broche : SK40, jusqu'à 10 000 tr/min, couple constant 24 Nm
• Courses (X/Y/Z) : 450 / 260 / 420 mm
• Table : 700 × 260 mm, 3 rainures en T, capacité 200 kg
• Magasin : 12 positions, Ø outil max 90 (150) mm, longueur max 250 mm, poids max 8 kg
• Avances : rapide 12 000 mm/min, travail 10 000 mm/min
• Précision : répétabilité 0,006 mm, positionnement 0,008 mm
• Puissance : 3,7 / 5,5 kW (principal); consommation totale 10 kVA
• Dimensions & poids : 2,11 m × 1,78 m × 2,25 m; 1 800 kg
