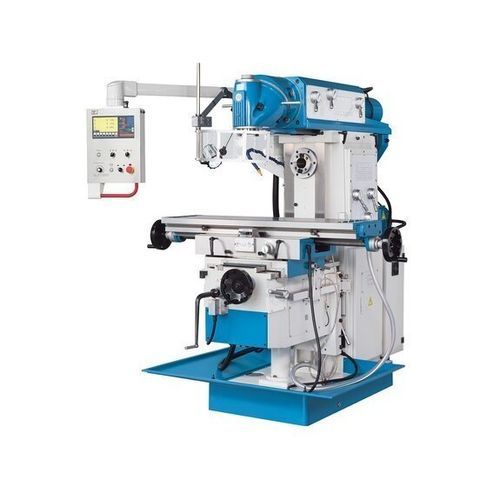

Fraiseuse universelle UWF 5

servo-motoriséeindustrielle

Description
La UWF 5 est une fraiseuse universelle de la série UWF offrant une large zone de travail, une tête de fraisage universelle pivotante sur deux plans et une broche horizontale à entraînement séparé. Les avances sur tous les axes sont assurées par des servomoteurs électriques à réglage progressif. La machine est fournie avec un équipement de série complet et convient aux ateliers de réparation, aux centres de formation et aux services de production nécessitant des opérations de fraisage conventionnel précises.

Points forts

• Tête de fraisage universelle orientable sur deux plans (capacité de pivotement 360°)
• Broche de fraisage horizontale avec entraînement indépendant
• Table de fraisage pivotante ±45°
• Avances servo-commandées sur tous les axes avec fonctions d'avance rapide
• Équipement de série complet (SAV, dispositif de refroidissement, bac à copeaux, UCI/DRO)

Données techniques
Zone de travail
Dimensions table : 1 325 mm x 360 mm
Charge table (max.) : 500 kg
Plage de pivotement table dr/gch : 45°
Nombre de rainures en T : 3
Rainure en T (largeur x écartement) : 18 mm x 80 mm

Courses
Course axe X : 750 mm
Course axe Y : 280 mm
Course axe Z : 390 mm

Tête de fraisage
Plage de vitesses (verticale) : 60 1/min - 1 750 1/min
Nez de broche : SK 50 DIN 2080
Angle de pivotement : 360°
Course bélier : 550 mm
Distance centre broche - table : 175 mm - 565 mm

Avance rapide
Avance rapide X : 1 200 mm/min
Avance rapide Y : 800 mm/min
Avance rapide Z : 600 mm/min

Broche horizontale
Vitesse broche (horizontale) : 60 1/min - 1 800 1/min
Nez de broche : SK 50 DIN 2080
Porte-à-faux : 380 mm - 930 mm

Avances
Vitesse d'avance X : 30 mm/min - 750 mm/min
Vitesse d'avance Y : 20 mm/min - 500 mm/min
Vitesse d'avance Z : 15 mm/min - 375 mm/min

Puissances
Puissance moteur broche horizontale : 5,5 kW
Puissance moteur broche verticale : 4 kW
Puissance moteurs avances X/Y/Z : 1,5 kW chacun
Puissance pompe refroidissement : 0,09 kW

Dimensions et poids
Dimensions (L x l x H) : 1,8 m x 2,1 m x 2 m
Poids : 2 850 kg

Détails produit

• Banc en fonte HT-200 très nervuré pour une rigidité élevée
• Guidages rectifiés et surfacés trempés pour précision et longévité
• Engrenages de tête de broche trempés et rectifiés pour fonctionnement silencieux et précis
• Combinaison des deux plans de pivot permet d'obtenir presque tous les angles spatiaux
• Moteurs servo puissants pour avances électrifiées finement échelonnées
• Capotages télescopiques sur l'axe Y protégeant la vis d'avance
• Pupitre de commande orientable avec afficheur de position intégré (UCI/DRO)
• Système de refroidissement et bac à copeaux inclus

Caractéristiques techniques

• Modèle : UWF 5
• Table : 1 325 x 360 mm ; charge max. 500 kg ; 3 rainures en T (18 mm x 80 mm)
• Courses (X / Y / Z) : 750 / 280 / 390 mm
• Broche verticale : SK 50, 60 - 1 750 1/min, distance centre-table 175 - 565 mm
• Broche horizontale : SK 50, 60 - 1 800 1/min, porte-à-faux 380 - 930 mm
• Avances rapides (X / Y / Z) : 1 200 / 800 / 600 mm/min
• Vitesses d'avance (X / Y / Z) : 30–750 / 20–500 / 15–375 mm/min
• Puissances moteurs : horiz. 5,5 kW ; vert. 4 kW ; avances 1,5 kW chacune ; pompe 0,09 kW
• Dimensions (L x l x H) : 1,8 m x 2,1 m x 2 m ; Poids : 2 850 kg
