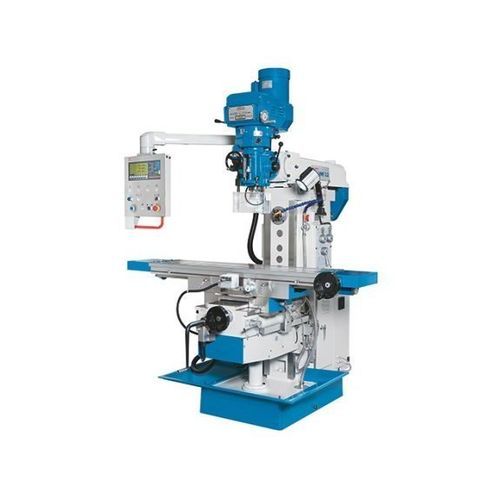

Fraiseuse à 3 axes VHF 3.2

universelleavec broche pivotanteservo-motorisée

Overview
La fraiseuse universelle très polyvalente complète le modèle phare éprouvé de la gamme VHF. La combinaison d’une broche horizontale, d’une tête de fraisage verticale pivotante et d’une grande table de serrage avec une plage de vitesse élargie ainsi qu’une avance par servomoteur à réglage continu étend la variété d’applications de la gamme VHF. Avec son équipement complet, ce modèle est également idéal pour le fraisage dans les ateliers de réparation ainsi que pour les services de formation et de fabrication.

Highlights

• Tête de fraisage pivotante avec avance du fourreau automatique
• Broche horizontale avec son propre entraînement
• Table de fraisage pivotante
• Servomoteur pour une avance réglable en continu dans tous les axes
• Nombreux accessoires standards

Technical tables
Working area
Table set up area — 1.370 mm x 320 mm
Table load capacity (max.) — 300 kg
Table swivel range r/l — 45 deg
Number of T-slots — 3 positions
T-slot (width x spacing) — 14 mm x 80 mm

Travels
Travel X-axis — 1.000 mm
Travel Y-axis — 360 mm
Travel Z-axis — 400 mm

Vertical milling head
Spindle mount (vertical) — SK 40 DIN 2080
Throat — 178 mm - 868 mm
Vertical spindle-to-table surface distance — 160 mm - 560 mm
Milling head swivel range — 90 deg
Cutter head tilt angle — 45 deg
Spindle speed (infinitely variable) (L) — 70 1/min - 450 1/min
Spindle speed (infinitely variable) (H) — 450 1/min - 3.600 1/min

Rapid feed
Rapid feed X- / Y-axis — 1.335 mm/min
Rapid feed Z-axis — 1.000 mm/min

Horizontal milling head
Spindle speeds — 35 1/min - 1.500 1/min
Spindle mount — SK 40 DIN 2080
Horizontal spindle-to-table surface distance — 75 mm - 475 mm

Feed
Feed speed X-axis — 30 mm/min - 830 mm/min
Feed speed Y-axis — 30 mm/min - 830 mm/min
Feed speed Z-axis — 23 mm/min - 625 mm/min

Drive capacity
Main drive motor rating (vertical) — 3,7 kW
Main drive motor rating (horizontal) — 3 kW

Measures and weights
Overall dimensions (length x width x height) — 1,9 m x 1,75 m x 2,35 m
Weight — 1.950 kg

Product details

• Construction du banc : fonte grise HT-200, fortement nervurée pour une grande stabilité
• Transmission de broche : pignons trempés et rectifiés pour un fonctionnement silencieux et précis
• Table de fraisage : grande surface de serrage, pivotante longitudinalement
• Fourreau tête de fraisage : avance automatique à trois niveaux + arrêt en profondeur, possibilité de déplacement manuel
• Tête verticale : pivotement ±90° (d/g), inclinaison ±45° (avant/arrière)
• Broches verticale et horizontale : entraînements séparés
• Contre-support standard : palier lisse en bronze pour utilisation de mandrins longs
• Servomoteur d’axe : variation continue des avances sur les 3 axes
• Positionnement rapide de la table : réduit les temps accessoires
• Pupitre pivotable : ergonomie d’utilisation
• Système de refroidissement et bac à copeaux : fournis de série

Technical specifications

• Model: VHF 3.2
• Table set up area: 1.370 mm x 320 mm
• Table load capacity (max.): 300 kg
• Travel X / Y / Z: 1.000 mm / 360 mm / 400 mm
• Vertical spindle: SK 40 DIN 2080, speed range L 70–450 1/min, H 450–3.600 1/min
• Horizontal spindle: SK 40 DIN 2080, speed range 35–1.500 1/min
• Rapid feed X/Y: 1.335 mm/min; Z: 1.000 mm/min
• Feed speeds X/Y/Z: 30–830 / 30–830 / 23–625 mm/min
• Main drive motors: vertical 3.7 kW, horizontal 3 kW
• Table swivel: ±45°; Milling head swivel: 90°; Cutter tilt: ±45°
• Overall dimensions (L×W×H): 1,9 m x 1,75 m x 2,35 m
• Weight: 1.950 kg
