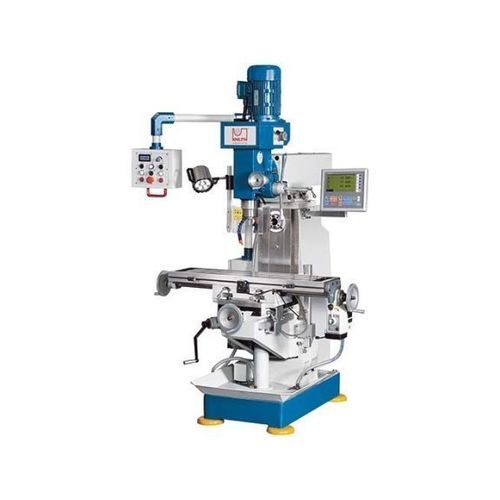

Fraiseuse 3 axes VHF 1.1

horizontaleverticaleuniverselle

Description
La fraiseuse universelle de la gamme VHF est équipée d’une broche horizontale, d’une tête de fraisage verticale pivotante et d’une grande table de serrage. La vitesse de la broche et l’avance sur l’axe X sont réglables en continu. Grâce à son équipement de série complet, ce modèle convient à un large éventail d’applications en services de formation, ateliers de réparation et ateliers de modélisme.

Points forts

• Tête de fraisage orientable avec avance de fourreau manuelle
• Broche de fraisage horizontale avec motorisation propre
• Vitesse de broche réglable en continu
• Avance sur l’axe X (avance automatique + vitesse réglable)
• Équipement standard complet (dispositif de refroidissement, bac à copeaux, lampe, outillage)

Zone de travail
Capacité de perçage : 25 mm
Diamètre de fraisage dans acier (max.) : 18 mm
Surface de la table : 1.000 mm x 240 mm
Charge de la table (max.) : 150 kg
Réglage max. de l’angle de la table (gauche/droite) : 30°/40°

Courses
Course axe X : 535 mm
Course axe Y : 160 mm
Course axe Z : 300 mm

Tête de fraisage vertical
Vitesse de broche (verticale) : 100 1/min - 2.000 1/min
Nez de broche : SK 40 DIN 2080
Course du fourreau : 120 mm
Porte-à-faux : 200 mm - 700 mm
Distance broche - surface de table : 65 mm - 385 mm

Broche de fraisage horizontale
Vitesse de broche (horizontale) : 60 1/min - 1.350 1/min
Distance broche horizontale - surface de table : 0 mm - 300 mm

Puissance d'entraînement
Puissance moteur broche horizontale : 2,2 kW
Puissance moteur broche verticale : 1,5 kW

Dimensions et poids
Dimensions globales (L x l x H) : 1,38 m x 1,22 m x 2,15 m
Poids : 1.000 kg

Caractéristiques / spécifications techniques

• Modèle : VHF 1.1
• Montages de broche : SK 40 (vertical) ; broche horizontale avec entraînement propre
• Vitesse broche verticale : 100 - 2.000 1/min ; vitesse broche horizontale : 60 - 1.350 1/min
• Course du fourreau : 120 mm
• Surface de la table : 1.000 mm x 240 mm ; charge max. table : 150 kg
• Réglage angulaire table : jusqu’à 30°/40° (gauche/droite)
• Courses (X/Y/Z) : 535 mm / 160 mm / 300 mm
• Distance broche horizontale - table : 0 - 300 mm
• Distance nez broche - table : 65 - 385 mm
• Puissances moteurs : horizontale 2,2 kW ; verticale 1,5 kW
• Dimensions : 1,38 m x 1,22 m x 2,15 m ; Poids : 1.000 kg
• Équipements de série : dispositif de refroidissement, bac à copeaux, tête de fraisage pivotante, avance X automatique, lampe de travail, outillage
