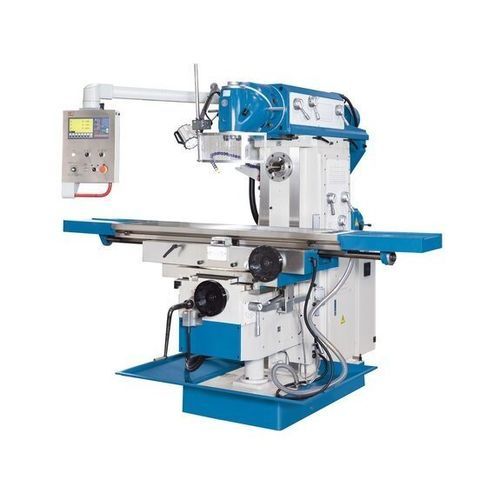

Fraiseuse à 3 axes UWF 6

horizontaleverticaleuniverselle

Description
La fraiseuse universelle UWF 6 est le plus grand modèle de la série UWF. Conçue pour l'usinage conventionnel de pièces volumineuses, elle associe de longues courses, une grande table et des broches verticale et horizontale indépendantes pour une grande polyvalence d'application.

Principaux atouts

• Tête de fraisage universelle pivotante sur 2 plans (360°)
• Broche de fraisage horizontale avec entraînement indépendant
• Table de fraisage inclinable (jusqu'à 45°)
• Avances servocommandées sur tous les axes avec vitesses d'avance élevées
• Dotation standard étendue (circuit de refroidissement, bac à copeaux, afficheur 3 axes)

Zone de travail
Dimensions table : 1.600 mm x 360 mm
Capacité de charge (max.) : 500 kg
Nombre de rainures en T : 3
Rainures en T (larg. x esp.) : 18 mm x 80 mm

Courses
Course axe X : 1.300 mm
Course axe Y : 300 mm
Course axe Z : 400 mm

Tête de fraisage
Plage de vitesses (verticale) : 60 1/min - 1.750 1/min
Nez de broche : SK 50 (DIN 2080)
Angle de pivotement : 360°
Course bélier : 550 mm
Distance centre broche - table : 190 mm - 590 mm

Avances rapides
Avance rapide axe X : 1.200 mm/min
Avance rapide axe Y : 800 mm/min
Avance rapide axe Z : 600 mm/min

Broche de fraisage horizontale
Vitesse broche (horizontale) : 60 1/min - 1.800 1/min
Nez de broche : SK 50 (DIN 2080)
Distance broche horizontale - surface table : 20 mm - 420 mm
Distance axe broche - poutre supérieure : 200 mm

Avances
Vitesse d'avance X : 30 mm/min - 750 mm/min
Vitesse d'avance Y : 20 mm/min - 500 mm/min
Vitesse d'avance Z : 15 mm/min - 375 mm/min

Puissance d'entraînement
Puissance moteur broche horizontale : 5,5 kW
Puissance moteur broche verticale : 4 kW

Dimensions et poids
Dimensions (L x l x H) : 2,52 m x 2,10 m x 2,00 m
Poids net : env. 2.950 kg

Équipements standard et caractéristiques constructives

• Banc en fonte HT-200 nervuré pour grande rigidité
• Guidages trempés et rectifiés pour précision durable
• Table inclinable jusqu'à 45° avec grande surface de serrage
• Entraînements séparés pour broches verticale et horizontale
• Contre-appui avec palier bronze pour fraises longues
• Afficheur 3 axes, mémoire outils et conversion mm/pouce
• Dispositif de refroidissement, bac à copeaux et lampe de travail fournis

Caractéristiques techniques

• Modèle : UWF 6
• Type : Fraiseuse universelle
• Table : 1.600 x 360 mm
• Capacité table : 500 kg
• Courses (X / Y / Z) : 1.300 / 300 / 400 mm
• Rapides (X / Y / Z) : 1.200 / 800 / 600 mm/min
• Broche verticale : SK 50 (DIN 2080), 60–1.750 1/min, moteur 4 kW
• Broche horizontale : SK 50 (DIN 2080), 60–1.800 1/min, moteur 5,5 kW
• Course bélier : 550 mm
• Distance centre broche - table : 190–590 mm
• Dimensions machine : 2,52 m x 2,10 m x 2,00 m
• Poids : env. 2.950 kg
