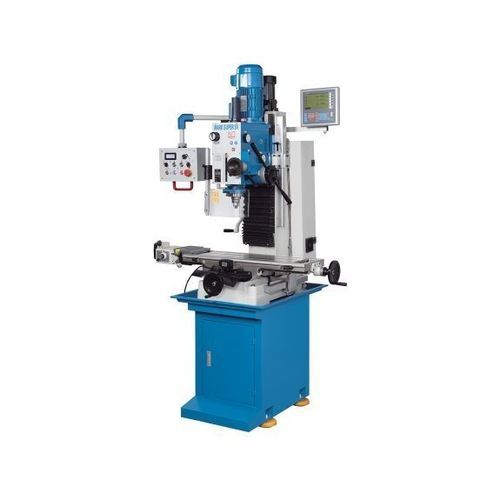

Perceuse-fraiseuse verticale Mark Super SV

3 axespour acierà vitesse variable

Description
La Mark Super SV est une perceuse‑fraiseuse compacte destinée aux ateliers, services maintenance, petites séries et centres de formation. Elle associe un entraînement puissant, une tête de fraisage polyvalente et une large plage de vitesses pour le perçage et le fraisage de l’acier et des métaux non ferreux, en limitant l’encombrement.

Points forts

• Avance réglable en continu sur l’axe X
• Avance de perçage automatique avec affichage numérique de profondeur
• Tête de fraisage à boîte d’engrenages pour usinage à couple élevé
• Tête inclinable (±45°) pour applications polyvalentes
• Vitesse de broche réglable en continu avec afficheur numérique (modèle SV)

Détails & fonctionnalités

• Déplacement motorisé en hauteur de la tête avec manivelle pour positionnement précis
• Manivelle pour micro‑avance du fourreau
• Indicateur digital de profondeur pour la course du fourreau
• Dispositif de taraudage avec inversion de rotation réglable
• Crémaillères et arbres trempés pour une longue durée de vie et un fonctionnement silencieux
• Socle rigide avec espace de rangement (inclus)
• Deux rapports et régulation de fréquence offrant un couple élevé sur toute la plage de vitesses

Afficheur 3 axes — avantages

• Précision de positionnement améliorée et taux d’erreurs réduit
• Fiabilité des usinages et gain de productivité
• Affichage lisible et fonctions orientées opérateur
• Résolution : 0,01 / 0,005 mm ; mémoire pour 10 outils
• Calcul cercle de perçage, fonction calculatrice, commutation rayon/diamètre, mm/pouce

Spécifications techniques
Zone de travail
Dimensions table : 800 mm x 240 mm
Capacité de perçage acier : 25 mm
Fraisage d’arbre : 25 mm
Course de la tête : 380 mm
Rainures en T : 3 (14 mm x 80 mm)

Courses
Course axe X manuel / automatique : 560 / 480 mm
Course axe Y : 190 mm

Tête de fraisage verticale
Nez de broche : MK 4 DIN 228
Diamètre du fourreau : 75 mm
Course du fourreau : 120 mm
Distance broche‑table : 450 mm
Porte‑à‑faux : 258 mm
Pivotement tête : ±45°
Vitesses : (2) 75–438 / 438–2500 tr/min

Avances
Avances du fourreau : 0,10 ; 0,18 ; 0,26 mm/tr (3)

Puissance d'entraînement
Puissance moteur principal : 1,5 kW

Dimensions et poids
Dimensions (L x l x H) : 1,24 m x 0,93 m x 2,10 m
Poids : 380 kg

Equipement standard / Inclus

• Afficheur 3 axes X.Pos 3.2 (nouvelle génération, fonctions d’indexage)
• Course automatique du fourreau
• Socle avec rangement
• Avance de table TV 1000
• Mandrin 13 mm
• Porte‑outil
• Manuel d’utilisation

Remarques
La vitesse de broche réglable en continu avec affichage numérique concerne le modèle SV uniquement. Le dispositif de taraudage intègre un renversement de rotation réglable. La combinaison boîte d’engrenages / régulation de fréquence garantit un couple élevé sur toute la plage de vitesses.

Caractéristiques techniques

• Modèle : Mark Super SV
• Marque : KNUTH
• Dimensions table : 800 x 240 mm
• Capacité de perçage (acier) : 25 mm
• Course du fourreau : 120 mm
• Moteur principal : 1,5 kW
• Dimensions globales : 1,24 m x 0,93 m x 2,10 m
• Poids : 380 kg
