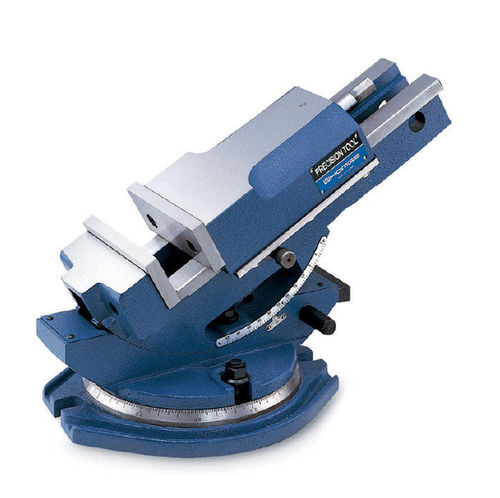

Étau pour fraiseuse HHY- series

inclinablepivotantde mise à la terre

Description
Étau inclinable et pivotant conçu pour les opérations de fraisage d'angle, proposant une grande ouverture de mors pour la fixation de pièces surdimensionnées.

Caractéristiques

• Inclinaison haut/bas pour fraisage d'angle; base pivotante à 360° pour un positionnement flexible.
• Construction en fonte avec finition rectifiée.
• Manœuvre légère et aisée; 4 trous de fixation permettant un serrage rapide et fiable.
• Ouverture de mors HHY-150 : 310 mm (environ 2× plus que les étaux de fraisage standards).
• Fonctionnellement similaire à l'étau machine hydraulique type HW, hors système hydraulique.

Tableau des dimensions (unité : mm)
Modèle | A | B | C | D | E | F | G | H | I | Poids (kg)
HHY-100 | 195 | 42 | 170 | 270 | 405 | 228 | 168 | 19 | 15 | 37
HHY-150 | 214 | 40 | 310 | 336 | 485 | 300 | 238 | 19 | 15 | 64

Détails produit

• Modèles disponibles : HHY-100, HHY-150
• Sélecteur de taille correspondant à HHY-100 et HHY-150
• Unités des dimensions : mm

Caractéristiques techniques

• Série : HHY-
• Modèles : HHY-100, HHY-150
• Fonction d'inclinaison : inclinaison haut/bas pour opérations de fraisage d'angle
• Rotation : rotation de la base 360°
• Construction : fonte de qualité avec finition rectifiée
• Serrage : serrage rapide et ferme via 4 trous de fixation
• Ouverture mors HHY-150 : 310 mm
• Dimensions et poids comme indiqués ci-dessus (unités : mm / kg)
