Étau pour machine-outil TV series
de machinepour fraiseusepivotant

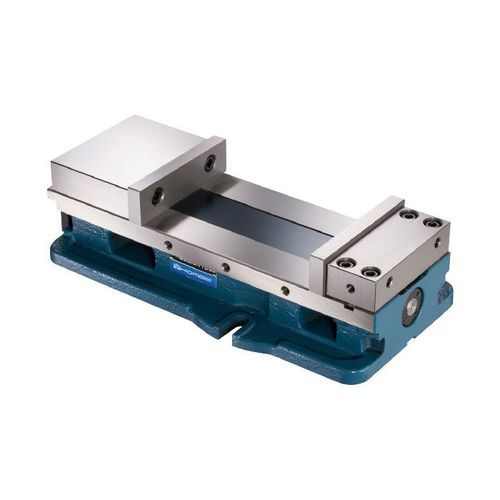

Étau pour machine-outil - TV series - HOMGE MACHINERY IND. CO., LTD. - de machine / pour fraiseuse / pivotant
Étau pour machine-outil - TV series - HOMGE MACHINERY IND. CO., LTD. - de machine / pour fraiseuse / pivotant
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HOMGE MACHINERY IND. CO., LTD.

Caractéristiques

Applications
pour machine-outil, de machine, pour fraiseuse
Construction
pivotant, inclinable
Autres caractéristiques
de précision, en fonte ductile
Ouverture

Max: 583 mm
(23 in)

Min: 250 mm
(10 in)

Poids

Max: 62 kg
(136,687 lb)

Min: 36 kg
(79,366 lb)

Description

Présentation du produit
Étau de précision à verrouillage d'angle, à traction frontale, conçu pour un positionnement précis des pièces et des montages répétables. Disponible en versions Super-Open pour une grande capacité d'ouverture de mors (10" pour TV-6, 12" pour TV-8).

Points clés
  • Ouverture de mors très grande : 10" (TV-6) et 12" (TV-8).
  • Système de serrage par traction frontale breveté (méd. M338717) pour augmenter la force de serrage et la précision de positionnement.
  • Mors fixe élargi, fixé par quatre boulons supérieurs et muni d'un chavetero (rainure) agrandi pour améliorer l'alignement et la durabilité.
  • Deux faces du corps de l'étau servent de surfaces de référence pour une flexibilité de montage.
  • Hauteur fixe ; plusieurs unités peuvent être montées côte à côte pour l'usinage en série.


Tableau des spécifications
Unité : mm
Modèle | A | B | C | D | E | F | G | H | I | J | K | L | M | Poids (kg)
TV-6" Super-Open 10" | 113 | 77 | 250 | 100 | 16 | 455 | 484 | 240 | 19 | 19 | 160 | 44 | 162 | 36
TV-8" Super-Open 12" | 139 | 87 | 305 | 138 | 16 | 570 | 620 | 300 | 19 | 24 | 215 | 61 | 230 | 62

Matériau & dureté
Matériau : fonte ductile FCD60. Dureté des glissières : HRC 50. Unité : mm.

Plage de serrage (mm)
  • TV-6" Super-Open 10" : 250 / 329 / 389 / 468
  • TV-8" Super-Open 12" : 305 / 419 / 469 / 583


Accessoire optionnel
  • Base tournante (option)


Caractéristiques techniques
  • Série / Modèle : TV série (type traction frontale)
  • Construction : mécanisme d'angle à traction frontale (breveté)
  • Mors fixe renforcé par 4 boulons supérieurs et rainure de clavette agrandie pour meilleure précision et longévité
  • Deux surfaces de référence sur le corps de l'étau pour facilités de bridage
  • Unités des dimensions : mm
  • Applications recommandées : fraisage de précision et opérations de serrage nécessitant grande ouverture de mors et repères répétables
