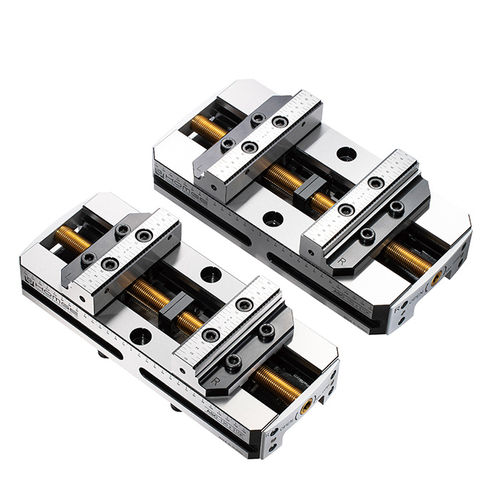

Étau pour machine-outil ASC-K

pour machine-outil 5 axesuniverselpour fraiseuse

Présentation
La série ASC-K d'étaux autocentrants réglables 5 axes est conçue pour l'usinage en coupes lourdes et pour la mise en serrage fiable de pièces de grande taille sur machines CNC 4/5 axes, tables d'indexation CNC et fraiseuses verticales/horizontales.

Avantages clés

• Grande rigidité grâce au siège de goujon renforcé et aux mors trempés, adaptée à l'usinage de pièces volumineuses.
• Compatibilité universelle avec les modèles de machines-outils ; le broche filetée de positionnement central brevetée permet un réglage rapide et précis du centre de serrage.
• Homogénéité des matériaux et des procédés de fabrication sur la série ASC pour des performances reproductibles.
• Mors disponibles : 130 mm et 160 mm ; plage de serrage : 0–255 mm.

Caractéristiques détaillées

• 1. Corps en acier S50C ; glissières traitées par induction à HRC50 pour résistance à l'usure et durabilité.
• 2. Mors démontables et réversibles en acier à outils SCM440, carburés à env. HRC48–50 ; les deux faces sont des surfaces de référence et peuvent être inversées pour étendre la plage de serrage.
• 3. Force de serrage jusqu'à 1300 kg ; répétabilité / précision de positionnement du centre de serrage : ±0,02 mm.
• 4. Broche filetée de positionnement central brevetée avec bague de calibrage permettant le réglage rapide du centre sans démontage.
• 5. Mors supérieurs à queue d'aronde 45° avec dents pour assurer un maintien ferme sous la pièce.
• 6. Applications typiques : usinage de précision sur machines CNC 4/5 axes, tables d'indexation CNC, fraiseuses verticales et horizontales.

Accessoires standard

• 4 clamps
• 1 clé

Accessoires optionnels

• Composants pour système de changement rapide Zero Point (plaques adaptatrices compatibles, plaques et rehausses)
• Poussoirs (pull studs) pour systèmes Zero Point (recommandé : M-96x96PS)

SPÉCIFICATIONS (unité : mm)
Modèle | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | J1 | J3 | K | K1 | K2 | K3 | L | N | O | P | Q | R | Pull Studs | Poids (kg)
ASC-130x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 130 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 13.6
ASC-160x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 160 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 156 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17.4

Notes sur les matériaux

• Corps : acier S50C ; glissières durcies à HRC50.
• Mors : acier allié/outils SCM440 ; carburés à env. HRC48–50.

Intégration / Applications
Peut être intégré aux composants des systèmes de changement rapide Zero Point (plaques, rehausses, poussoirs, bases doubles, etc.) pour réduire les temps de réglage et faciliter les changements de machine.
