Étau pour machine-outil VISE IN-ROW (HRV-)

pour rectifieusepour fraiseusemultiple

Présentation produit

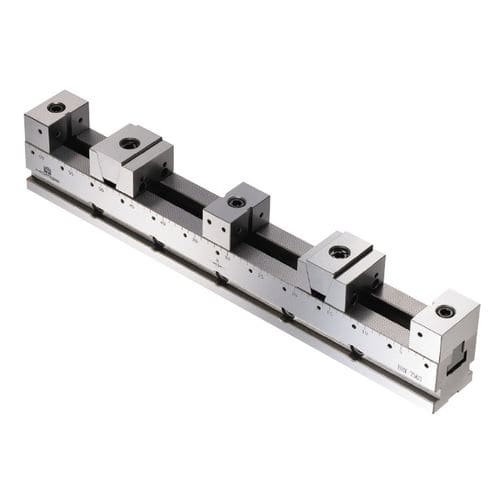

La série HRV Vise In‑Row est un étau multi‑postes conçu pour la production par lots sur centres d'usinage CNC (horizontaux, verticaux, 4‑axes) et sur fraiseuses/rectifieuses de surface. Il permet de maintenir simultanément plusieurs petites pièces et d'assurer le serrage flexible de pièces plus grandes ou de formes irrégulières.

Caractéristiques

• Positionnement à dents crantées de précision et butées réglables pour un positionnement rapide et répétable des pièces carrées, rondes, cylindriques et irrégulières.
• Ensemble usiné en acier à outils avec traitement thermique et rectification de précision ; dureté indiquée HRC 56–60.
• Disponibles en configuration FD (serrage direction forcée / unilatéral) et MD (multi‑direction / bilatéral) et en plusieurs longueurs.
• Conception brevetée (216009 et M266131).

Accessoires standard

• 2 x coin d'alignement
• 4 x brides
• 1 x clé

Exemples de serrage
Exemples d'agencements multi‑stations où plusieurs pièces rectangulaires sont serrées simultanément, utilisation de mors en V optionnels pour pièces cylindriques et de mors souples pour pièces de forme irrégulière afin d'obtenir des profils sur mesure.

Principaux avantages / Cas d'utilisation

• Optimise l'utilisation de la table machine en serrant plusieurs petites pièces simultanément, augmentant ainsi le débit par cycle.
• Configuration flexible : combinaison de plusieurs corps d'étau ou utilisation de mors optionnels pour serrer un mélange de petites et grandes pièces en un seul cycle.
• Adapté à la production en série de petites pièces mécaniques, composants électroniques et usinages par lots nécessitant un maintien répétable.
• Les mors souples et mors en V optionnels permettent une préhension sûre des pièces irrégulières ou circulaires.

Dimensions et spécifications (FORCING DIRECTION - FD)
Unité : mm (Matériau : acier à outils, dureté HRC 56-60). Exemples : HRV-5030-FD | B=300 | Force de serrage 1000 kgf | Poids 7 kg ; HRV-10055-FD | B=550 | Force de serrage 2700 kgf | Poids 40 kg. La gamme complète et les tableaux détaillés sont disponibles dans les spécifications produit.

Dimensions et spécifications (MULTIPLE DIRECTION - MD)
Unité : mm (Matériau : acier à outils, dureté HRC 56-60). Exemples : HRV-5030-MD | B=300 | Force de serrage 1000 kgf | Poids 5.3 kg ; HRV-10075-MD | B=750 | Force de serrage 2700 kgf | Poids 49.6 kg.

Pièces assemblées / Accessoires (sélection)

• Variantes de corps : HRV-50A30, HRV-50A40, HRV-50A50, HRV-50A60, HRV-50A70, HRV-75A43, HRV-75A53, HRV-75A63, HRV-75A73, HRV-100A55, HRV-100A65, HRV-100A75.
• Jeux optionnels : jeux de mors fixes (HRV-50B / HRV-75B / HRV-100B), jeux de coins (HRV-50D / HRV-75D / HRV-100D), jeux de mors biseautés (HRV-50C / HRV-75C / HRV-100C et HRV-50E / HRV-75E / HRV-100E).
• Mors optionnels : mors en V (pour mors fixes), mors souples fixes, mors souples mobiles ; blocs de support et plaques de référence pour alignement et appui.

Spécifications techniques

• Type de produit : étau multi‑postes (Vise In‑Row)
• Modèles / série : HRV‑ (variantes de tailles)
• Matériau : acier à outils (ensemble complet) ; traitement thermique et rectification de précision ; dureté HRC 56–60
• Brevets : 216009 et M266131
• Machines compatibles : centres d'usinage CNC horizontaux, verticaux et 4‑axes, rectifieuses de surface
• Accessoires standard : 2 x coin d'alignement, 4 x bride, 1 x clé
• Accessoires optionnels : mors en V, mors souples, blocs de support, plaques de référence et jeux de mors/coins dédiés
• Force de serrage et poids : fournis par modèle dans les tableaux de spécifications

Recommandations d'utilisation

• Choisir la configuration FD ou MD selon l'agencement du montage et le cycle ; FD pour des flux unidirectionnels, MD pour opérations à faces multiples.
• Privilégier les mors en V pour pièces cylindriques et les mors souples pour pièces délicates ou de forme irrégulière afin d'améliorer le contact et réduire le risque d'endommagement.
• Pour l'intégration en production, évaluer l'alignement multi‑étaux et l'utilisation de plaques de référence pour optimiser le temps de cycle et la répétabilité.
