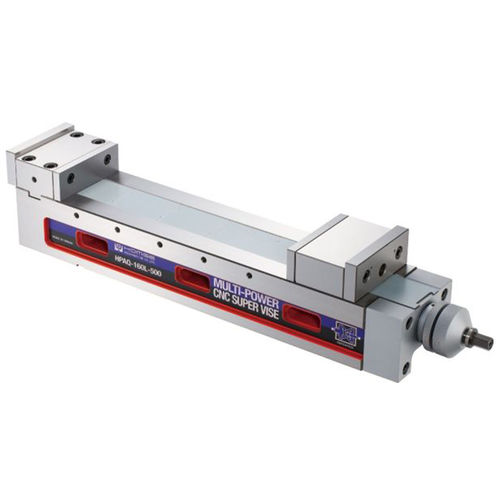

Étau de machine HPAQ-160L

verticalmodulable5 axes

Présentation
La série HPAQ est un étau CNC lourd doté du système breveté MULTI-POWER et d'une structure Angle-Lock traversante, réduisant la déflexion à 0,005 mm. Conçu pour le fraisage CNC de grandes dimensions et la fabrication de moules de précision. Hauteur de référence fixe pour l'usage simultané de plusieurs étaux sur la même pièce.

Avantages clés

• Systèmes mécaniques brevetés (M458489, M395751, M278511, M390838, M435335)
• Corps le plus court avec grande ouverture de mâchoires
• Haute précision et répétabilité (précision d'appui ≤ ±0,005 mm sous pression nominale)
• Conception MULTI-POWER : plage de force de serrage 0 ~ 8000 kg
• Adapté aux centres de fraisage type portique et aux applications lourdes

Caractéristiques

• 1. Mâchoire fixe : mâchoire fixe en acier trempé (HRC 55). Corps de l'étau en fonte nodulaire (FCD60+) pour précision et résistance à l'usure. Sous 4500 kg, la déformation est inférieure à ±0,005 mm.
• 2. Glissières : trempées à HRC 50 pour une durabilité accrue et le maintien de la hauteur de positionnement sur longue durée.
• 3. Système spécial ANGLE-LOCK : conception traversante en fonte de haute qualité (FCD60+) qui ramène automatiquement la pièce en position de référence dans ±0,005 mm sous 4500 kg.
• 4. Montage flexible : peut être monté horizontalement ou verticalement.
• 5. Système MULTI-POWER breveté : fabriqué en acier pour paliers ; double la force de serrage, assure une pression constante et élimine les fuites. Première demi-tour ~2500 kg ; seconde demi-tour ~4500 kg ; force préréglable et constante.
• 6. Bague d'arrêt réglable : dispositif de pré-réglage pour définir et reproduire la même force de serrage à chaque cycle.

Accessoires standard et optionnels

• Standard : 2 cales d’alignement, 4 colliers de serrage, 1 clé
• Optionnel : mors divers (mors à rainure croisée, mors à gradins, mors en V), mors combinés et mors extérieurs avant/arrière pour adapter la tenue aux différentes formes de pièces

SPÉCIFICATIONS (unité : mm)
Model | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Max. Clamping Force | Weight (kg)
HPAQ-160 | 168 | 115±0.01 | 0-300 | 195-490 | 57±0.02 | 18 | 560 | 677 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 73
HPAQ-200 | 187 | 120±0.01 | 0-350 | 220-570 | 66±0.02 | 18 | 637 | 757 | 200 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 8000kg | 120
HPAQ-250 | 187 | 120±0.01 | 0-450 | 220-670 | 66±0.02 | 18 | 746 | 863 | 250 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 140
HPAQ-160L-400 | 168 | 115±0.01 | 0-400 | 206-600 | 57±0.02 | 18 | 665 | 792 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 83
HPAQ-160L-500 | 168 | 115±0.01 | 0-500 | 206-700 | 57±0.02 | 18 | 765 | 892 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 92
HPAQ-160L-650 | 168 | 115±0.01 | 0-650 | 206-860 | 57±0.02 | 18 | 925 | 1042 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 107
HPAQ-200L-500 | 187 | 120±0.01 | 0-500 | 220-720 | 66±0.02 | 18 | 806 | 923 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 144
HPAQ-200L-600 | 187 | 120±0.01 | 0-600 | 220-820 | 66±0.02 | 18 | 910 | 1027 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 160
HPAQ-200L-850 | 187 | 120±0.01 | 0-850 | 220-1070 | 66±0.02 | 18 | 1156 | 1273 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 190
HPAQ-200L-1140 | 187 | 120±0.01 | 0-1140 | 236-1360 | 66±0.02 | 18 | 1446 | 1563 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 217

Caractéristiques techniques

• Matériaux : corps en fonte nodulaire (FCD60+) ; mâchoire fixe en acier trempé (HRC55)
• Glissières : dureté HRC50
• Précision/répétabilité : précision d'appui ≤ ±0,005 mm sous pression nominale
• Plage de force MULTI-POWER : 0 ~ 8000 kg (système breveté)
• Progression de serrage : ~2500 kg à la première demi‑tour ; ~4500 kg à la seconde (préréglable)
• Dispositif de préréglage : bague d'arrêt réglable pour répétabilité
• Montage : horizontal ou vertical ; hauteur fixe pour installations multi-étaux
• Applications : fabrication de moules de précision, usinage lourd, centres de fraisage portiques
• Brevets : références listées ci‑dessus
