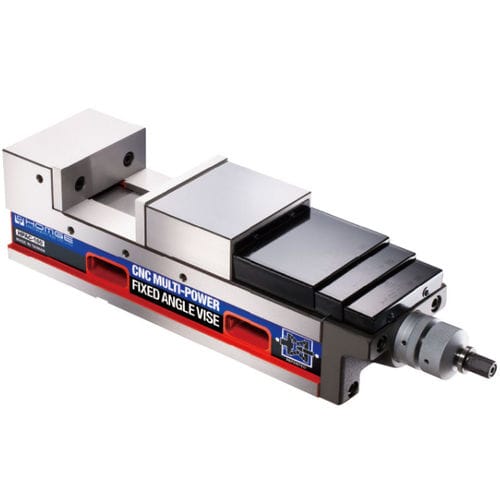

Étau pour fraiseuse HPAC series

pour machine-outilsimplehorizontal

Présentation
Étau de précision à angle fixe conçu pour centres d'usinage CNC et opérations d'usinage lourdes. Le système mécanique multi-puissance augmente la force de serrage tout en conservant la répétabilité et la précision de positionnement.

Points clés

• Brevetés : M458489, M395751, M390838, M435335
• Répétabilité / précision de positionnement : ±0,01 mm
• Plage de force de serrage mécanique réglable : 0–8000 kg (selon modèle)

Caractéristiques

• Corps monobloc en fonte nodulaire (≥ FCD60) pour rigidité et précision ; flèche sous 4500 kg ≤ ±0,01 mm
• Glissières trempées à HRC 50 pour préserver la hauteur de positionnement et la résistance à l'usure
• Système ANGLE-LOCK : rabaisse automatiquement la pièce sur la surface de siège pour éviter le soulèvement, garantissant un serrage précis ±0,01 mm sous 4500 kg
• Système MULTI-POWER en acier de roulement de haute qualité : double la force de serrage en deux demi-tours (premier demi-tour ≈ 2500 kg ; second demi-tour ≈ 4500 kg) et stabilise la force de serrage
• Bague de butée réglable pour pré-réglage et répétition de la force de serrage souhaitée
• Montage horizontal ou vertical possible ; hauteur fixe permettant l'utilisation de plusieurs étaux simultanément

Applications

• Adapté aux installations multi-unités sur centres d'usinage CNC horizontaux et verticaux ainsi que sur fraiseuses conventionnelles ; particulièrement indiqué pour la fabrication de moules, les coupes lourdes et les lignes de production nécessitant une force de serrage élevée et constante

Tableau des spécifications (Unité : mm)
Modèle | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | L | M | Force de serrage maxi | Poids (kg)
HPAC-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 475 | 583 | 131 | 19 | 15 | 55 | 120 | 150 | 6000 kg | 47
HPAC-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 560 | 670 | 161 | 19 | 15 | 58 | 120 | 165 | 8000 kg | 65
HPAC-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 580 | 690 | 161 | 19 | 15 | 58 | 120 | 165 | 8000 kg | 67
HPAC-200 | 170 | 110±0.01 | 0-305 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 635 | 743 | 201 | 19 | 18 | 63 | 120 | 197 | 8000 kg | 95

Accessoires standard

• 2 cales d'alignement
• 4 brides de serrage
• 1 poignée

Accessoires optionnels

• Mors avant/arrière (types variés : mors rainurés en croix, mors à gradins, mors en V, mors extérieurs combinés, etc.)

Caractéristiques techniques

• Matériau : fonte nodulaire (FCD60)
• Dureté des glissières : HRC 50
• Répétabilité / précision : ±0,01 mm
• Plage de force de serrage : 0–8000 kg (système mécanique multi-puissance)
• Mécanisme breveté multi-puissance et système ANGLE-LOCK
• Hauteur fixe pour configurations multi-unités ; montage horizontal ou vertical possible
• Modèles disponibles : HPAC-130, HPAC-160, HPAC-160L, HPAC-200
