Étau pour machine-outil HRV series

pour rectifieusepour fraiseusevertical

Bref
Série de mors modulaires réglables HRV (ex : HRV-5015, HRV-7515, HRV-10018) pour serrage de pièces carrées, rondes ou irrégulières avec repositionnement rapide.

Présentation
La morsure réglable en ligne HRV est un système modulaire multi-postes conçu pour optimiser l'utilisation de la table CNC et réduire le temps de réglage. Disponible en HRV-5015, HRV-7515 et HRV-10018 avec variantes A–E, les unités se combinent pour former des montages densifiés adaptés à la production multi-référence en petites séries sur centres d'usinage horizontaux, verticaux et 4 axes ainsi que sur rectifieuses de surfaces.

Caractéristiques principales

• Matériau et traitement : acier pour outils, traité thermiquement et rectifié (dureté HRC 56–60).
• Plaque de positionnement dentée et réglable pour un positionnement rapide des pièces carrées, rondes, cylindriques ou irrégulières.
• Unités modulaires et connectables permettant des configurations multi-postes flexibles et un changement rapide d'outillage.
• Conçu pour centres d'usinage horizontaux, verticaux, 4 axes et rectifieuses de surfaces.

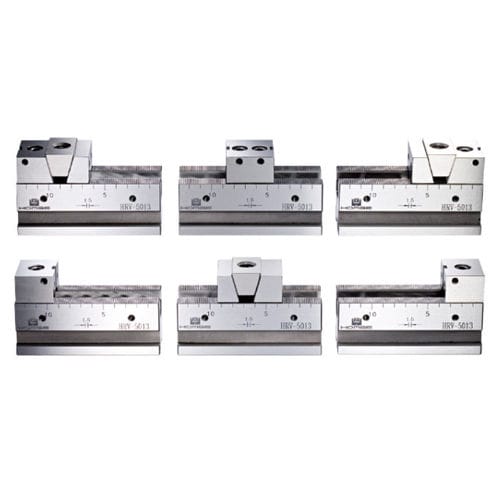

• Variantes A–E disponibles pour chaque taille afin d'adapter la stratégie de serrage à la géométrie des pièces.

Accessoires standard

• 2 clés d'alignement
• 4 clamps
• 1 clé

Exemples d'application

• Serrage simultané de plusieurs petites pièces rectangulaires pour maximiser l'utilisation de la table et le débit.
• Utilisation de mors en V optionnels pour pièces cylindriques ou coniques.
• Montages combinés de pièces grandes et petites en un seul réglage.
• Mors sur mesure pour pièces irrégulières afin d'assurer un positionnement fiable des géométries complexes.
• Adapté au 4e axe pour améliorer l'usinage multi-face.

Spécifications (résumé)
Unité : mm
Modèle | A | B | C | D | E | F | G | P | Poids (kg)
HRV-5015 | 150 | 100 | 18 | 50±0.01 | 10 | 50 | M6 | 1.5 | 2
HRV-7515 | 150 | 100 | 18 | 75±0.01 | 17 | 75 | M6 | 2 | 4
HRV-10018 | 180 | 100 | 18 | 75±0.01 | 17 | 100 | M6 | 2.5 | 7

Options

• Mors en V, mors souples fixes, mors souples mobiles
• Blocs de support (série SB), blocs de référence (DP-A / DP-B)
• Mors personnalisés réalisés sur plan pour profils irréguliers

Conception et brevets
Conception modulaire optimisée pour les montages à haute densité ; brevets : 216009 et M266131.

Autres informations
La fiche produit contient tableaux complets, listes d'accessoires et catalogue/PDF téléchargeable (ex. "HRV-5015.7515.10018_spec.pdf").
