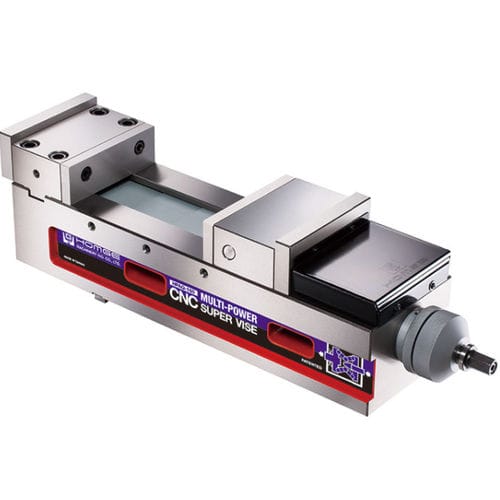

Étau pour machine-outil HPAQ-160+

pour fraiseuseverticalinclinable

Présentation
La série HPAQ est un étau mécanique doté du système breveté MULTI-POWER et de l'ANGLE-LOCK, conçu pour la prise de pièces CNC de grand format et la fabrication de moules/outillages de précision. La déformation est limitée à environ ±0,005 mm sous pression de serrage nominale. Structure ANGLE-LOCK traversante, large plage d'ouverture des mors pour pièces surdimensionnées et hauteur fixe permettant l'association de plusieurs étaux. Adapté aux centres d'usinage type portique et aux usinages lourds.

Caractéristiques principales

• Concepts mécaniques brevetés : MULTI-POWER et ANGLE-LOCK (références brevets disponibles).
• Corps compact avec très grande ouverture de mors pour pièces extra-larges.
• Précision et répétabilité élevées ; déformation réduite (≈±0,005 mm sous 4500 kg).
• Système MULTI-POWER (construction en acier de roulement) délivrant un serrage par paliers de 0 à 8000 kg et stabilisant la force de serrage.
• Système ANGLE-LOCK en fonte ductile assurant la traction vers le bas et l'appui reproductible de la pièce dans ±0,005 mm sous pression de serrage.
• Mors fixe trempé à HRC 55 ; guides trempés à HRC 50 pour durabilité et hauteur de positionnement cohérente.
• Bague d'arrêt réglable pour pré-réglage de la force et répétabilité des serrages.
• Montage horizontal ou vertical ; hauteur fixe permettant l'assemblage de plusieurs étaux pour grandes pièces.

Accessoires standard

• 2 cales d'alignement
• 4 clamps
• 1 manche

Accessoires optionnels

• Mors rainurés en croix, mors à étages, mors en V pour pièces cylindriques
• Mors externes combinés et mors avant-arrière pour étendre la capacité de serrage

Données techniques

• Corps : fonte ductile FCD60 (ou supérieur)
• Mors fixe : acier trempé HRC 55
• Guides : dureté HRC 50
• MULTI-POWER breveté : 0–8000 kg ; étapes typiques : 1re demi-tour ≈2500 kg, 2e demi-tour ≈4500 kg
• ANGLE-LOCK : arrimage et appui reproductible de la pièce dans ±0,005 mm sous pression nominale
• Dimensions, plages d'ouverture et masses par modèle dans le tableau des spécifications (unités : mm)

SPECIFICATIONS (Unité : mm) (Matériau : Fonte ductile FCD60 | Guides : HRC 50)
Model | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Force de serrage max | Poids (kg)
HPAQ-160 | 168 | 115±0.01 | 0-300 | 195-490 | 57±0.02 | 18 | 560 | 677 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 73
HPAQ-200 | 187 | 120±0.01 | 0-350 | 220-570 | 66±0.02 | 18 | 637 | 757 | 200 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 8000kg | 120
HPAQ-250 | 187 | 120±0.01 | 0-450 | 220-670 | 66±0.02 | 18 | 746 | 863 | 250 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 140
HPAQ-160L-400 | 168 | 115±0.01 | 0-400 | 206-600 | 57±0.02 | 18 | 665 | 792 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 83
HPAQ-160L-500 | 168 | 115±0.01 | 0-500 | 206-700 | 57±0.02 | 18 | 765 | 892 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 92
HPAQ-160L-650 | 168 | 115±0.01 | 0-650 | 206-860 | 57±0.02 | 18 | 925 | 1042 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 107
HPAQ-200L-500 | 187 | 120±0.01 | 0-500 | 220-720 | 66±0.02 | 18 | 806 | 923 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 144
HPAQ-200L-600 | 187 | 120±0.01 | 0-600 | 220-820 | 66±0.02 | 18 | 910 | 1027 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 160
HPAQ-200L-850 | 187 | 120±0.01 | 0-850 | 220-1070 | 66±0.02 | 18 | 1156 | 1273 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 190
HPAQ-200L-1140 | 187 | 120±0.01 | 0-1140 | 236-1360 | 66±0.02 | 18 | 1446 | 1563 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 217
