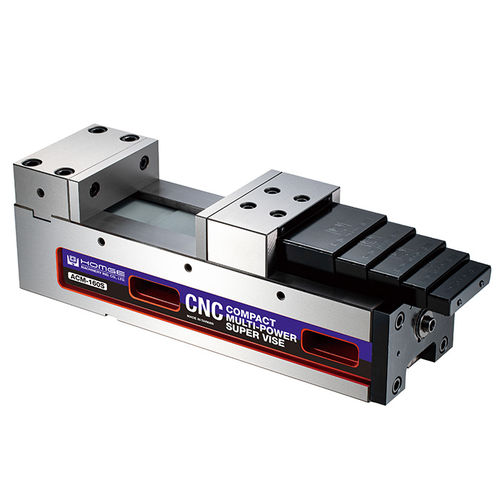

Étau compact ACM-100S, 130S, 160S

pour machine-outilpour rectifieusehorizontal

Vue d'ensemble
Étau CNC compact à corps court avec ouverture de mâchoire très large pour maximiser l'utilisation de l'espace machine. Le système breveté Multi-Power double la force de serrage dans un encombrement réduit, adapté aux centres d'usinage CNC et aux systèmes d'automatisation.

Avantages

• Conçu pour résoudre la contrainte d'espace d'usinage tout en répondant à des exigences de serrage élevées.
• Corps court associé à une grande ouverture de mors pour améliorer le déplacement utile de la machine.
• Structure brevetée Multi-Power assurant une force de serrage stable dans le temps.
• Haute précision et répétabilité pour les applications CNC et les lignes automatisées.

Caractéristiques principales

• Conception compacte avec grande ouverture de mors — compatible avec centres d'usinage CNC horizontaux et verticaux et petits centres de taraudage.
• Mors en acier à outils SCM440 (duretés HRC50) pour un maintien sûr des pièces.
• Corps en fonte ductile FCD60 ; glissières traitées par haute fréquence à HRC50 pour résistance et précision.
• Système Multi-Power breveté en acier à roulement de haute qualité générant une force de serrage double et une pression uniforme.
• Capots spéciaux de vis-mère protégeant la vis des copeaux pour préserver les éléments de précision internes.

ACCESSOIRES STANDARD

• 2 clés d'alignement
• 4 brides
• 1 clé

ACCESSOIRES OPTIONNELS

• Mors extérieurs
• Mors à rainures croisées
• Mors combinés
• Mors en V
• Mors à marches

SPÉCIFICATIONS (unités : mm / données mécaniques)
Modèle | A | B | C | C1 | E | F | G | H | I | J | K | M | N | O | Force de serrage max. | Poids (kg)
ACM-100S | 140 | 100±0.01 | 200 | 350 | 18 | 352 | 411 | 100 | 10 | 15 | 40 | 145 | 60 | 62 | 4000 kg | 31
ACM-130S | 148 | 100±0.01 | 250 | 410 | 18 | 430 | 479 | 134 | 10 | 15 | 48 | 145 | 86 | 62 | 4000 kg | 46
ACM-160S | 168 | 115±0.01 | 302 | 498 | 18 | 500 | 549 | 161 | 10 | 15 | 53 | 145 | 86 | 80 | 5000 kg | 63

Remarques
Matériaux : corps en fonte ductile (FCD60) ; dureté des glissières HRC50 ; mors : acier à outils SCM440 / S50C durci à HRC50. Le système breveté Multi-Power permet une plage de force de serrage jusqu'à 5000 kg selon le modèle.
