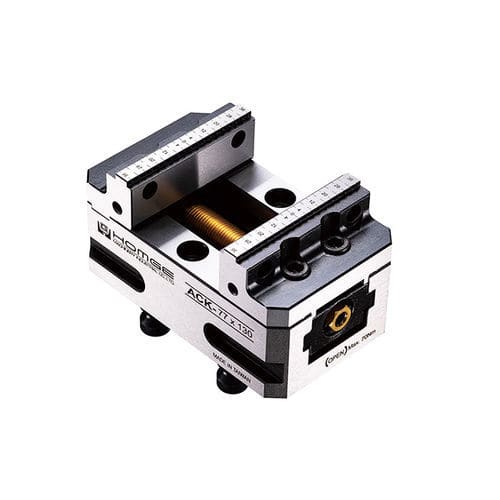

Étau pour fraiseuse ACK series

pour machine-outil 5 axespour machine-outilsimple

Présentation
Conçu pour les opérations de finition de haute précision en deuxième phase sur des centres d'usinage 4 et 5 axes. Empreinte compacte et serrage unidirectionnel réduisent le temps de réglage et facilitent les cycles d'usinage multi-faces répétables.

Caractéristiques principales

• Serrage unidirectionnel avec précision de positionnement répétable de ±0,01 mm.
• Orifices de fixation inférieurs compatibles avec les modèles de pull-stud 52 mm et 96 mm pour une intégration rapide aux systèmes de zéro-pointe.
• Glissières trempées (HRC 50) et mors en alliage SCM440 (HRC 48–50) pour une bonne résistance à l'usure et une tenue de serrage stable.
• Compatible avec machines CNC 4 et 5 axes de précision, tables indexables et centres d'usinage verticaux ou horizontaux.
• Recommandé pour l'usinage multi-faces de pièces haute précision dans les secteurs aérospatial, médical et automobile.

Accessoires standards

• 2 vis de montage
• 4 mors
• 1 clé

Accessoires optionnels

• Systèmes de changement rapide zéro-pointe
• Pull-studs (M-52x52PS, M-96x96PS)

Spécifications (unité : mm)
Matériau : Corps en acier S50C ; glissières trempées HRC 50 ; mors en alliage SCM440, HRC 48–50

Modèle | A | B | C | C1 | C2 | D | E | F | G | H | I | J | J1 | J2 | K | K1 | K3 | N | O | P | Q | R | Pull Studs | Poids (kg)
ACK-77x130 | 70 | 43±0,01 | 56 | 60 | 88 | 10 | M6 | 130 | 137 | 77 | 12 | 2 | 9,5 | 37 | 24 | 27 | 3 | 52 | 42 | 15 | 55 | M8 | M-52x52PS | 4,9
ACK-127x160 | 80 | 48±0,01 | 70 | 75 | 106 | 12 | M6 | 160 | 167 | 127 | 14 | 2,5 | 9,5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 12,8
ACK-127x210 | 80 | 48±0,01 | 120 | 125 | 156 | 12 | M6 | 210 | 217 | 127 | 14 | 2,5 | 9,5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17

Caractéristiques techniques / spécifications

• Série : ACK (serrage unidirectionnel).
• Répétabilité / précision de positionnement : ±0,01 mm.
• Matériaux : Corps en acier S50C ; glissières trempées HRC 50 ; mors en acier allié SCM440, trempés HRC 48–50.
• Compatibilité pull-stud : supporte les patrons 52×52 et 96×96 (M-52x52PS, M-96x96PS).
• Unités utilisées dans les spécifications : mm.
• Modèles et poids disponibles : ACK-77x130 (4,9 kg), ACK-127x160 (12,8 kg), ACK-127x210 (17 kg).
• Applications prévues : usinage multi-faces haute précision pour pièces aérospatiales, médicales et automobiles.
