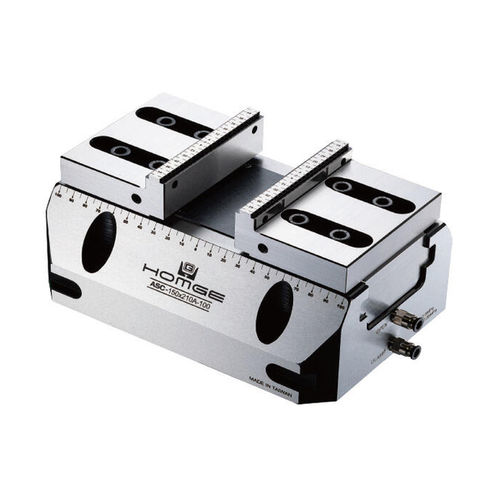

Étau pour machine-outil 5 axes ASC-150x210A-100

pour machine-outilpneumatiqueà ressort

Aperçu produit
Étau auto-centrant pneumatique conçu pour l'automatisation 5 axes. Assure un centrage fiable, un changement rapide et un maintien sûr pour les opérations multi-axes.

Avantages clés

• Installation et mise en service rapides — réduit les temps d'arrêt et augmente la disponibilité machine.
• Interface prête pour l'automatisation — prises pneumatiques standard pour intégration avec robots et montage de plusieurs étaux sur une même CNC.
• Maintien sécurisé en cas de panne — mécanisme à ressort qui conserve la force de serrage en cas de perte d'air.

Caractéristiques

• ONE-TOUCH CHANGEOVER — Commande par bouton ou signal; serrage/desserrage en 1,5 s sans outil.
• PRÉCISION ASSURÉE — Répétabilité ±0,015 mm et force de serrage stable pour une qualité constante des pièces.
• PLUG-AND-PLAY POUR L'AUTOMATISATION — Interface pneumatique standard, prise en charge de plusieurs étaux et intégration robotisée.
• MAINTIEN DE SÉCURITÉ — Mécanisme à ressort qui maintient la pièce en cas de coupure d'air.
• CONSTRUCTION ROBUSTE — Corps en acier allié et mors trempés qui conservent la précision initiale en cycles intensifs.
• POUR UN MAINTIEN FLEXIBLE — Mors réversibles et à changement rapide pour s'adapter aux différents types de pièces.

Dessin technique
Dessin technique disponible pour la course de centrage, les prises d'air et les dimensions de base de fixation (image sur la fiche produit).

SPÉCIFICATIONS
Modèle | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | Poids (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

ACCESSOIRES STANDARD

• 4 vis de positionnement

Caractéristiques techniques / Détails

• Modèle: ASC-150x210A-100
• Répétabilité: ±0,015 mm
• Changement one-touch: serrage/desserrage ≈1,5 s (bouton/signal)
• Système de maintien: mécanisme à ressort en sécurité
• Matériau du corps: acier S50C
• Dureté des glissières: HRC 50
• Mors: acier allié SCM440, dureté HRC 48–50
• Unité: mm
• Filetage/prise de montage: E = M6
• Dimensions clés (extrait): A=112, B=77, C=59, C1=64, F=210, H=150, L=100
• Poids: 17,5 kg
