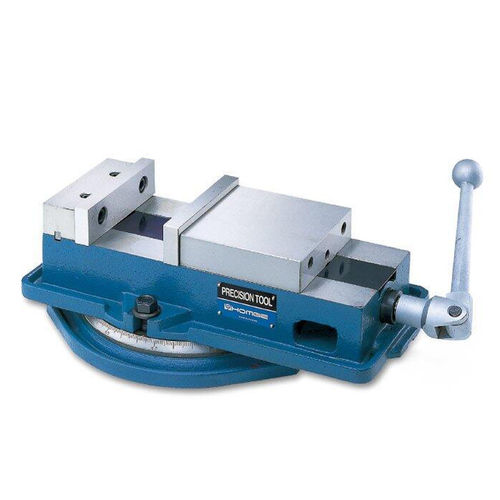

Étau pour machine-outil HAV- series

de machinesimpleà vis

Présentation du produit

• Deux vis de réglage sur la mâchoire fixe empêchent toute bascule vers l'arrière sous des efforts de serrage très élevés.
• Une protection en fonte pour la vis-guide protège celle-ci des copeaux.
• Les deux faces des glissières sont traitées thermiquement pour une meilleure résistance à l'usure.
• Le mécanisme de verrouillage angulaire exerce une pression vers le bas sur la mâchoire, garantissant la parallélisme des mâchoires lors du serrage.
• Le collet à aiguilles réduit les frictions et augmente la pression de serrage jusqu'à 80 %.

Plage de serrage
Unité : mm / inch

Positions
Position 1 | Position 2 | Position 3 | Position 4
Position 1 (mm) : 107 / 110 / 138 / 198 / 320
Position 2 (mm) : 154 / 163 / 201 / 264 / 400
Position 3 (mm) : 220 / 249 / 304 / 402 / 480
Position 4 (mm) : 271 / 304 / 368 / 476 / 560

SPÉCIFICATIONS (résumé par modèle, unités mm / inch)
Modèle | Pos.1 (mm) | Pos.2 (mm) | Pos.3 (mm) | Pos.4 (mm) | Poids (kg)
HAV-4" | 107 | 154 | 220 | 271 | 20
HAV-5" | 110 | 163 | 249 | 304 | 29
HAV-6" | 138 | 201 | 304 | 368 | 41
HAV-8" | 198 | 264 | 402 | 476 | 80
HAV-12" | 320 | 400 | 480 | 560 | 125

Remarques
La matrice technique complète contient les dimensions détaillées (A–K) en mm et en inch pour chaque variante. Se référer à la documentation technique produit (PDF) pour le tableau complet des dimensions et des valeurs en pouces fractionnaires : Precision-Angle-Lock-Machine-Vise_HAV-4.5.6.8.12.pdf
