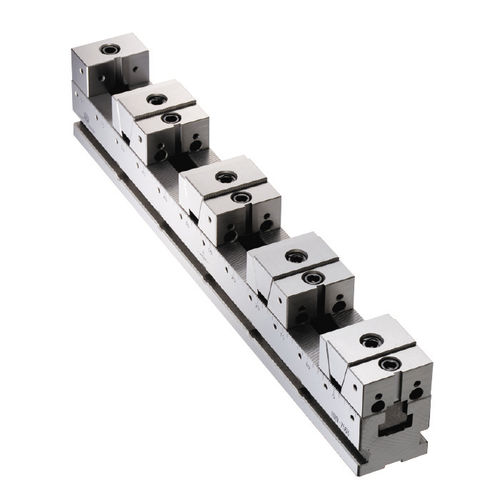

Étau pour rectifieuse HRV-

pour machine-outilpour fraiseusemultiple

Caractéristiques
Étau en ligne réglable permettant de serrer des pièces carrées, rondes, cylindriques ou de forme irrégulière. Conception modulaire multi‑poste pour des cycles unitaires efficaces. Positionnement à dents de précision et réglage pour une mise en place rapide et répétable.

Présentation du produit
La série d'étaux en ligne HRV- est fabriquée en acier outil et traitée thermiquement à HRC 56–60. Brevets : 216009 et M266131. Pièces rectifiées assurant la précision et la durabilité. Le système supporte les configurations FD (forçage directionnel) et MD (multi‑direction) et se monte sur centres d'usinage CNC horizontaux, verticaux, 4‑axes et sur rectifieuses de surface.

Accessoires standards

• 2 pièces de coin d'alignement
• 4 pièces de brides
• 1 clé

Exemples de serrage

• Serrage simultané de plusieurs petites pièces rectangulaires pour optimiser l'utilisation de la table et réduire le temps de cycle.
• Pièces cylindriques serrées avec des mors en V optionnels.
• Une ou plusieurs pièces plus grosses serrées de manière flexible en une seule installation.
• Pièces de forme irrégulière prises en charge par des mors doux sur mesure.
• Adapté aux centres d'usinage 4‑axes pour le bridage multi‑pièces.

Modèles disponibles / séries

• HRV-5030-FD / HRV-5030-MD
• HRV-5040-FD / HRV-5040-MD
• HRV-5050-FD / HRV-5050-MD
• HRV-5060-FD / HRV-5060-MD
• HRV-5070-FD / HRV-5070-MD
• HRV-7543-FD / HRV-7543-MD
• HRV-7553-FD / HRV-7553-MD
• HRV-7563-FD / HRV-7563-MD
• HRV-7573-FD / HRV-7573-MD
• HRV-10055-FD / HRV-10055-MD
• HRV-10065-FD / HRV-10065-MD
• HRV-10075-FD / HRV-10075-MD

Remarques
Accessoires optionnels (mors en V, mors doux fixes/mobiles, blocs de support, plaques de référence, jeux de cales, ensembles bouche fixe/mobile) permettent d'adapter le serrage aux pièces cylindriques, coniques, irrégulières ou de tailles différentes. Prend en charge FD et MD et peut être monté dans diverses orientations machine.

Caractéristiques techniques

• Matériau : acier outil (ensemble complet)
• Traitement thermique / Dureté : HRC 56–60
• Brevets : 216009 et M266131
• Machines compatibles : centres d'usinage CNC horizontaux, verticaux et 4‑axes, rectifieuses de surface
• Unités : mm
• Accessoires standard : coin d'alignement x2 ; bride x4 ; clé x1
• Exemples de spécifications (Modèle | Force de serrage | Poids) : HRV-5030-FD | 1000 kgf | 7 kg ; HRV-7543-FD | 2000 kgf | 20 kg ; HRV-10055-FD | 2700 kgf | 40 kg
• Accessoires optionnels : mors en V, mors doux fixes/mobiles, ensembles de bouche fixes, jeux de cales, blocs de support, plaques de référence
• Remarque : denture de positionnement réglable ; séries disponibles en tailles 50 / 75 / 100 et longueurs variées (ex. 300–700 mm)
