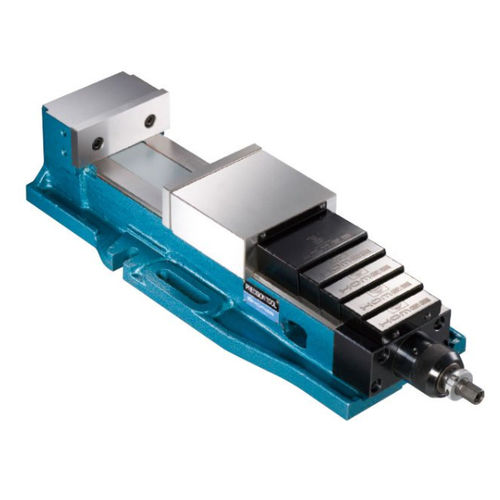

Étau pour fraiseuse HMAV-
de machineinclinableen fonte ductile

Étau pour fraiseuse - HMAV- - HOMGE MACHINERY IND. CO., LTD. - de machine / inclinable / en fonte ductile
Étau pour fraiseuse - HMAV- - HOMGE MACHINERY IND. CO., LTD. - de machine / inclinable / en fonte ductile
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HOMGE MACHINERY IND. CO., LTD.

Caractéristiques

Applications
pour fraiseuse, de machine
Construction
inclinable
Autres caractéristiques
en fonte ductile, de précision, avec système de serrage
Ouverture

Min: 450 mm
(18 in)

Max: 550 mm
(22 in)

Poids

Min: 50 kg
(110,231 lb)

Max: 95 kg
(209,439 lb)

Description

Présentation du produit
La conception SUPER-OPENING permet un déplacement des mors de 310 mm (HMAV-160) et 395 mm (HMAV-200). Avec mors montés en externe, la capacité maximale de serrage est de 450 mm (HMAV-160) et 550 mm (HMAV-200). Matériau : fonte ductile FCD60. Dureté des glissières : HRC 50. Unité : mm.

Caractéristiques principales
  • Conception SUPER-OPENING offrant un grand ouverture des mors pour pièces longues ou volumineuses.
  • Équipé d'une protection anti-copeaux pour empêcher l'intrusion de copeaux et protéger les composants internes.
  • Glissières trempées à HRC 50 pour garantir la précision et la résistance à l'usure.
  • Mécanisme d'angle (angle-lock) appliquant une pression vers le bas lors du serrage afin de maintenir la parallélisme des mors et l'exactitude de la prise.
  • Système MULTI-POWER breveté en acier à roulement de haute qualité fournissant une pression de serrage très élevée et stable sans fuite d'huile hydraulique ni maintenance associée.


Images et schémas supplémentaires
Comprend schéma des composants internes, diagramme des dimensions de l'étau et dessins techniques illustrant les positions des mors et les cotes.

SPÉCIFICATIONS (tableau)
Matériau : Fonte ductile FCD60 | Dureté glissières HRC 50 | Unité : mm
Modèle | A | B | C | D | F | G | I | J | K | L | M | M1 | Poids (kg)
HMAV-160 | 19 | 15 | 18 | 192 | 85 ± 0.01 | 140 | 141 ± 0.02 | 740 | 628 | 240 | 310 | 140–450 | 50
HMAV-200 | 19 | 18 | 18 | 240 | 100 ± 0.01 | 160 | 190 ± 0.02 | 830 | 720 | 280 | 395 | 155–550 | 95

Caractéristiques / spécifications techniques
  • Série / désignation modèle : HMAV- (exemples : HMAV-160, HMAV-200).
  • Matériau : Fonte ductile FCD60.
  • Dureté des glissières : HRC 50.
  • Course des mors SUPER-OPENING : 310 mm (HMAV-160), 395 mm (HMAV-200).
  • Capacité maximale de serrage avec mors externes : 450 mm (HMAV-160), 550 mm (HMAV-200).
  • Système de serrage MULTI-POWER breveté en acier à roulement pour une pression de serrage élevée et constante.
  • Éléments : protection anti-copeaux, mécanisme d'angle, glissières trempées pour précision et longévité.
  • Unités de dimensions : mm.
  • Poids indicatifs : HMAV-160 = 50 kg ; HMAV-200 = 95 kg.
