Étau pour rectifieuse VISE IN-ROW

pour machine-outilpour fraiseusemultiple

Présentation

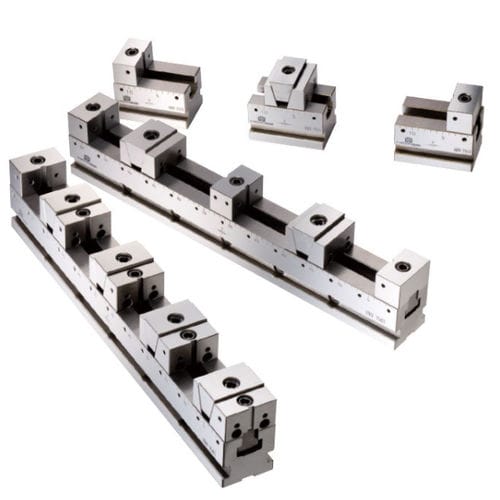

Morse modulaires en ligne de la série HRV conçues pour le serrage simultané et flexible de plusieurs pièces de tailles et formes variées. Le corps et les composants principaux sont en acier-outil, traités thermiquement puis rectifiés avec précision pour garantir un positionnement précis et une longue durée de vie. La position de crantage réglable permet un serrage rapide et répétable de pièces carrées, rondes, cylindriques ou de forme irrégulière.

Matériau et dureté

• Matériau : acier-outil, rectifié
• Traitement thermique : trempé à HRC 56–60 (certaines zones référencées >HRC 60)

Applications

Adaptée aux centres d'usinage CNC horizontaux, verticaux et 4 axes ainsi qu'aux rectifieuses planes. Conçue pour l'usinage à haute efficacité et les productions en série où plusieurs pièces sont serrées simultanément pour optimiser l'utilisation de la table.

Accessoires standard

• 2 pièces : cale d'alignement
• 4 pièces : clamp
• 1 pièce : poignée/clé

Exemples de serrage / Avantages

• Serrage simultané de nombreuses petites pièces rectangulaires pour maximiser le débit machine.
• Pièces cylindriques serrées avec des mors en V optionnels.
• Une ou plusieurs pièces plus grandes peuvent être serrées en même temps que des pièces plus petites dans la même configuration.
• Pièces de forme irrégulière fixables avec des mors doux sur mesure en option.
• Supporte le bridage multi-directionnel sur centres d'usinage 4 axes.

Accessoires optionnels

• Mors en V (pour mors fixe)
• Mors doux fixe (pour mors mobile)
• Mors doux mobile
• Jeu de cales
• Jeux de mors biseautés simples pour fixe/mobile
• Blocs d'appui et plaques de référence (pour HRV-50, HRV-75, HRV-100)

Remarques sur la construction et l'utilisation

Les composants du corps sont rectifiés avec précision. Le crantage réglable permet un bridage rapide et précis. Choisir la famille FD (direction de forçage) ou MD (multi-direction) selon la stratégie de serrage. Utiliser les mors et blocs d'appui optionnels pour s'adapter aux profils cylindriques, parois fines ou géométries complexes.

Caractéristiques techniques / modèles

• Série : HRV series (variantes FD et MD)
• Modèles représentatifs : HRV-5030, HRV-5040, HRV-5050, HRV-5060, HRV-5070, HRV-7543, HRV-7553, HRV-7563, HRV-7573, HRV-10055, HRV-10065, HRV-10075 (ex. HRV-5030-FD, HRV-5030-MD)
• Unités des tableaux dimensionnels : mm
• La force de serrage et le poids varient selon le modèle (ex. HRV-5030-FD : 1000 N, 7 kg ; HRV-10055-FD : 2700 N, 40 kg ; HRV-5030-MD : 1000 N, 5.3 kg)
