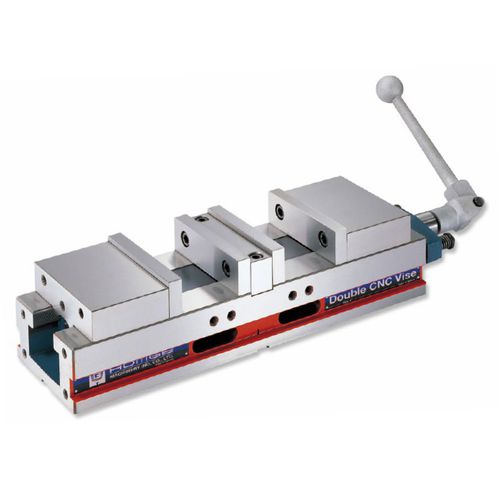

Étau pour machine-outil HDL-

pour fraiseuseà double serragemanuel

Résumé
Morses compactes à double poste pour centres d'usinage CNC, permettant de serrer deux pièces en une seule mise en place pour augmenter le débit et réduire les temps hors-usinage.

Avantages

• Conception à double poste : maintien simultané de deux pièces pour doubler la capacité de bridage par mors.
• Faible encombrement : plusieurs mors peuvent être montés sur la table pour des configurations haute densité et la production en série.
• Dispositif à ressort spécial : tolère jusqu'à 5 mm de différence de taille entre deux pièces pour un positionnement et un serrage rapides ; réglage par vis si la tolérance dépasse 5 mm.
• Mors central amovible : permet le mode grand ouverture et assure l'autocentrage lorsqu'il est retiré pour plus de flexibilité.

Spécifications (matériau & unité)
Matériau : Fonte ductile FCD55 ; Dureté des glissières : HRC 50 ; Unité : mm

Tableau de spécifications
Modèle | A | B | C | D | E | F | G | H | I | J | Poids (kg)
HDL-4\" | 92 | 63 ± 0.01 | 74 | 200 | 18 | 395 | 480 | 104 | 14 | 14 | 20
HDL-6\" | 118 | 80 ± 0.01 | 100 | 270 | 18 | 517 | 615 | 154 | 19 | 18 | 46

Accessoires standard

• 2 cales d'alignement
• 4 brides de serrage
• 1 clé

Accessoires optionnels

• Mors souples (4 pièces / jeu)

Exemples d'application

• Serrer deux pièces de dimensions différentes (différence d'ouverture maximale : 70 mm) pour augmenter le rendement par mise en place.
• Retirer le mors central pour maintenir une pièce plus grande ; les mors fonctionnent en autocentrage dans cette configuration.

Caractéristiques techniques / spécifications

• Série / Modèle : HDL- (ex. : HDL-4\", HDL-6\")
• Matériau : Fonte ductile FCD55
• Dureté des glissières : HRC 50
• Unité : mm
• Dimensions clés HDL-4\" : A=92; B=63 ±0.01; C=74; D=200; E=18; F=395; G=480; H=104; I=14; J=14; Poids=20 kg
• Dimensions clés HDL-6\" : A=118; B=80 ±0.01; C=100; D=270; E=18; F=517; G=615; H=154; I=19; J=18; Poids=46 kg
• Dispositif à ressort spécial autorisant jusqu'à 5 mm de tolérance entre deux pièces pour accélérer le chargement et réduire les réglages de montage
