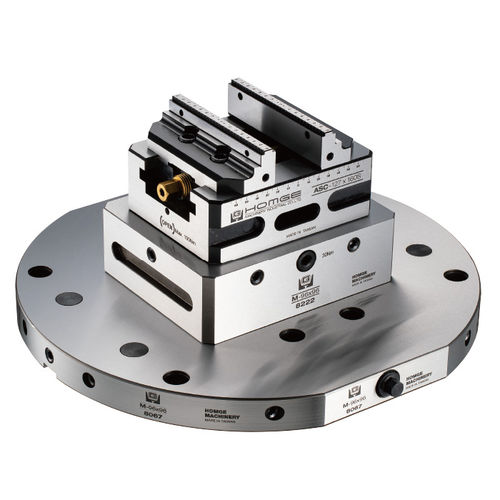

Étau pour fraiseuse ASC-Spour machine-outilpour machine-outil 5 axesà palette interchangeable
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications
- pour fraiseuse, pour machine-outil, pour machine-outil 5 axes
- Construction
- à palette interchangeable
- Autres caractéristiques
- auto-centrant, à double serrage, avec système de serrage, en acier
- Ouverture
Max: 338 mm
(13 in)Min: 0 mm
(0 in)- Poids
Max: 17 kg
(37,479 lb)Min: 2,8 kg
(6,173 lb)- Largeur
Max: 127 mm
(5 in)Min: 77 mm
(3 in)- Longueur
Max: 360 mm
(14 in)Min: 102 mm
(4 in)
Description
Présentation
Principales caractéristiques
Accessoires
Mors (types disponibles)
Caractéristiques techniques
Dimensions (modèles sélectionnés, unité : mm)
Plus d'informations
- Étaux autocentrants 5 axes conçus pour un serrage à haute rigidité, compatibles avec l'automatisation et adaptés au serrage de précision sur machines CNC. Force de serrage jusqu'à 1300 KG et répétabilité du centre de serrage ±0,02 mm.
- Utilisation recommandée avec une plaque maîtresse (système de changement rapide zéro-point) sur machines 5 axes pour un réglage rapide et un positionnement précis. Compatible avec bras robotisés et adapté au fraisage 4/5 axes, tables indexées CNC et fraiseuses verticales/horizontales.
Principales caractéristiques
- Logement de goujon breveté pour une calibration efficace du centre de serrage; centre de serrage réglable par vis d'extrémité.
- Corps en acier S50C; glissières trempées par haute fréquence à HRC50 pour stabilité durable.
- Mors démontables et réversibles en acier allié SCM440, cémentés HRC48–50 pour étendre la plage de serrage et conserver un point de référence sur les deux faces.
- Structure en queue d'aronde 45° avec dents sur la mâchoire supérieure pour empêcher le soulèvement de la pièce sous coupe lourde.
- Plages de serrage: série largeur 77 jusqu'à 197 mm; série largeur 127 jusqu'à 338 mm.
Accessoires
- Accessoires standards: 4 clamps, 1 clé de service.
- Accessoires optionnels: composants zéro-point (plaques maîtresses, élévateurs, bases doubles), pull studs (M-52x52PS ou M-96x96PS), divers jeux de mors (flexi, durs, plats, étroits, mous) et jeux de mors mous à changement rapide.
Mors (types disponibles)
- Mors Flexi — serrage souple pour pièces rondes ou irrégulières.
- Mors durs standards — forte force de serrage et repère répétable pour usinage de précision.
- Mors plats — serrage stable pour pièces plates ou matériaux tendres.
- Mors étroits — évitent les interférences outils et offrent un dégagement en configurations serrées.
- Mors mous — profilage sur mesure pour maintenir des pièces de forme irrégulière.
- Jeu de mors mous à changement rapide — changement rapide pour usinages complexes.
Caractéristiques techniques
- Matériaux: corps en acier S50C; glissières trempées HRC50. Mors: SCM440, cémenté HRC48–50.
- Force de serrage: jusqu'à 1300 KG (selon modèle).
- Répétabilité / précision de positionnement: centre de serrage ±0,02 mm.
- Calibration: réglage du centre par vis d'extrémité; logement de goujon breveté pour calibration fine.
- Applications: usinage 4/5 axes, tables indexées CNC, fraiseuses verticales & horizontales; compatible avec automatisation robotique et systèmes zéro-point.
Dimensions (modèles sélectionnés, unité : mm)
- ASC-77x102S | A 70 | B 43 | C 28 | C1 32 | C2 85 | C3 89 | E M6 | F 102 | G 107 | H 77 | Pull Studs M-52x52PS | Poids 2.8 kg
- ASC-77x130S | A 70 | B 43 | C 56 | C1 60 | C2 113 | C3 117 | E M6 | F 130 | G 135 | H 77 | Pull Studs M-52x52PS | Poids 3.5 kg
- ASC-77x170S | A 70 | B 43 | C 96 | C1 100 | C2 153 | C3 157 | E M6 | F 170 | G 175 | H 77 | Pull Studs M-52x52PS | Poids 4.2 kg
- ASC-77x210S | A 70 | B 43 | C 136 | C1 140 | C2 193 | C3 197 | E M6 | F 210 | G 215 | H 77 | Pull Studs M-52x52PS | Poids 4.9 kg
- ASC-127x160S | A 87 | B 55 | C 70 | C1 75 | C2 133 | C3 138 | E M6 | F 160 | G 165 | H 127 | Pull Studs M-96x96PS | Poids 9.0 kg
- ASC-127x210S | A 87 | B 55 | C 120 | C1 125 | C2 183 | C3 188 | E M6 | F 210 | G 215 | H 127 | Pull Studs M-96x96PS | Poids 11.0 kg
- ASC-127x260S | A 87 | B 55 | C 170 | C1 175 | C2 233 | C3 238 | E M6 | F 260 | G 265 | H 127 | Pull Studs M-96x96PS | Poids 13.0 kg
- ASC-127x310S | A 87 | B 55 | C 220 | C1 225 | C2 283 | C3 288 | E M6 | F 310 | G 315 | H 127 | Pull Studs M-96x96PS | Poids 15.0 kg
- ASC-127x360S | A 87 | B 55 | C 270 | C1 275 | C2 333 | C3 338 | E M6 | F 360 | G 365 | H 127 | Pull Studs M-96x96PS | Poids 17.0 kg
Plus d'informations
- Détails produit: https://www.homge.com.tw/five-axis-adjustable-self-centering-vise-asc-s
- Zero-point: https://www.homge.com.tw/zero-positioning-quick-change-devices
