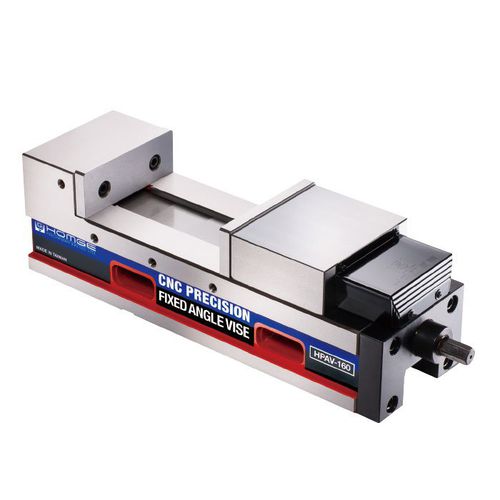

Étau pour machine-outil HPAV-

pour fraiseusemanuelhorizontal

Aperçu
Cet étau reprend les mêmes caractéristiques que le modèle HPAC mais utilise une vis de serrage standard au lieu du MULTI-POWER SYSTEM. Convient pour des applications multi-unités sur centres d'usinage CNC horizontaux et verticaux ainsi que sur fraiseuses conventionnelles.

Avantages

• Mêmes fonctionnalités que le modèle HPAC avec une vis de serrage standard, simplifiant l'utilisation en configuration multi-unités.

Caractéristiques

• 1. Corps d'étau usiné en fonte ductile (FCD60 ou supérieur) en une seule pièce pour une grande rigidité et stabilité dimensionnelle.
• 2. Glissières trempées à HRC 50 pour augmenter la résistance à l'usure et préserver la précision de positionnement sur la durée.
• 3. Système de verrouillage angulaire qui tire la pièce vers la position de référence précise, améliorant la répétabilité de serrage.
• 4. Montage possible à l'horizontale ou à la verticale selon le poste d'usinage.

Hauteur fixe
Conception à hauteur fixe permettant d'aligner ou d'empiler plusieurs étaux, facilitant les applications multi-unités sur centres d'usinage.

Spécifications
Unité : mm
Model | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | M | Poids (kg)
HPAV-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 440 | 503 | 131 | 19 | 15 | 55 | 150 | 42
HPAV-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 525 | 588 | 161 | 19 | 15 | 58 | 165 | 60
HPAV-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 545 | 608 | 161 | 19 | 15 | 58 | 165 | 62
HPAV-200 | 170 | 110±0.01 | 0-290 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 600 | 662 | 201 | 19 | 18 | 63 | 197 | 90

Accessoires standard

• 2 cales d'alignement
• 4 brides
• 1 poignée

Accessoires optionnels

• Mâchoires avant/arrière (différents types : rainurées, à marches, en V, combinées et mâchoires extérieures avant/arrière)

Caractéristiques techniques

• Fabricant : HOMGE
• Série / Modèle : HPAV- (HPAV-130, HPAV-160, HPAV-160L, HPAV-200)
• Matériau : fonte ductile (FCD60)
• Dureté des glissières : HRC 50
• Système d'angle pour abaisser la pièce vers la position exacte
• Orientation de montage : horizontale ou verticale
• Hauteur fixe pour empilage multi-unités
• Unité des spécifications : mm
• Accessoires fournis : cales d'alignement, brides, poignée
• Optionnel : diverses mâchoires avant/arrière pour étendre les capacités de serrage
