Étau pour fraiseuse HTB series

pour machine-outilà double serragemodulable

Présentation

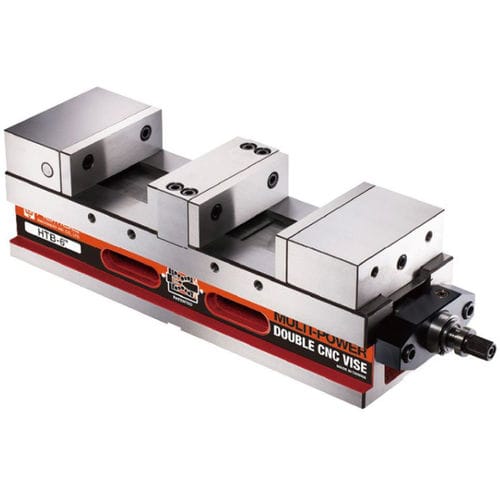

Étau double CNC série HTB conçu pour le serrage sur double poste en usinage CNC, équipé d'un mécanisme breveté Multi-Power à deux étapes. Corps en fonte ductile (FCD60) avec glissières trempées (HRC 50) et hauteur fixe pour intégrer plusieurs étaux sur une même table.

Caractéristiques

• Dispositif à ressort spécial offrant une compensation jusqu'à 5 mm pour un positionnement et un serrage rapides et automatiques.
• Serrage double poste : possibilité de maintenir deux pièces avec une différence de dimensions allant jusqu'à 25 mm pour augmenter le débit.
• Système angle-lock en fonte ductile de haute qualité (FCD60) qui tire la pièce vers le bas pour un appui précis.
• Hauteur fixe permettant de monter plusieurs étaux côte à côte sur la table machine.
• Doubles protections de la vis-mère pour préserver la vis et les guidages des copeaux.
• Système breveté Multi-Power en acier d'alésage de haute qualité offrant un serrage en deux étapes : environ 2500 kg à la première demi-tournée et 4500 kg à la seconde, garantissant une pression constante et évitant les problèmes d'entretien des étaux hydrauliques.

Accessoires standard

• 2 cales d'alignement
• 4 brides de serrage
• 1 poignée
• 1 clé en T

Schéma dimensionnel
Schéma disponible indiquant la course de serrage et les motifs de perçage pour le montage.

Spécifications
Matériau : Fonte ductile FCD60 | Dureté des glissières : HRC 50 | Unité : mm
Modèle | A | B | C | D | E | F | G | H | I | J | K | Poids (kg)
HTB-5\" | 168 | 115±0.01 | 94 | 236 | 18 | 472 | 584 | 134 | 19 | 15 | 53 | 53
HTB-6\" | 168 | 115±0.01 | 120 | 260 | 18 | 520 | 632 | 161 | 19 | 15 | 53 | 62
HTB-8\" | 187 | 120±0.01 | 150 | 310 | 18 | 620 | 732 | 200 | 19 | 18 | 66 | 112

Caractéristiques techniques

• Série : HTB (modèles HTB-5\", HTB-6\", HTB-8\").
• Corps : Fonte ductile FCD60 ; dureté des glissières HRC 50.
• Système de serrage : Système breveté Multi-Power à deux étapes (~2500 kg / ~4500 kg) assurant une pression constante.
• Dispositif à ressort : compensation jusqu'à 5 mm pour un positionnement automatique rapide.
• Double poste : maintien de deux pièces avec écart maximal de 25 mm.
• Système angle-lock : verrouillage angulaire haute rigidité pour un positionnement précis de la pièce.
• Hauteur fixe : permet d'aligner plusieurs étaux pour des configurations multi-postes.
• Protections : doubles capots de vis-mère contre les copeaux.
• Accessoires inclus : cales d'alignement (2), brides (4), poignée (1), clé en T (1).
