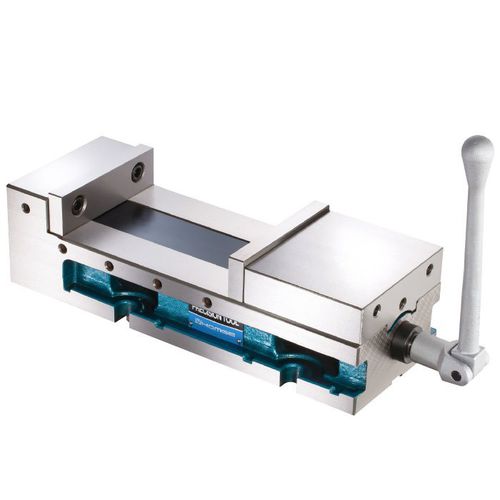

Étau pour machine-outil GH series

pour fraiseusemultipleinclinable

Présentation

• Grande ouverture de mors pour la prise de pièces de différentes tailles
• Le mécanisme ANGLE-LOCK applique une force vers le bas pour empêcher le soulèvement de la pièce
• Corps monobloc en fonte ductile (FCD55) à haute rigidité pour durabilité et précision à long terme
• Surfaces rectifiées de précision assurant répétabilité et exactitude
• Convient aux centres d'usinage CNC et aux applications d'usinage général

Dessin technique
Dessin technique et illustrations des dimensions fournis par le fabricant.

Rangées de serrage

• GH-6” Super-Open 8” : 205 mm (8 1/5″) ; 273 mm (11 3/25″) ; 343 mm (13 18/25″) ; 416 mm (16 16/25″)
• GH-8” Super-Open 12” : 300 mm (12″) ; 393 mm (15 18/25″) ; 462 mm (18 12/25″) ; 555 mm (22 1/5″)

Matériau / Dureté

• Matériau du corps : Fonte ductile FCD55
• Dureté des glissières : HRC 45

Tableau des spécifications
Modèle | A | B | C | D | E | F | G | H | I | J | K | L | M | Poids (kg)
GH-6” Super-Open 8” | 115 | 77±0.01 | 205 | 95 | 18 | 425 | 475 | 156 | 19 | 18 | 44 | 50 | 150 | 30
GH-8” Super-Open 12” | 148 | 88±0.01 | 300 | 100 | 18 | 560 | 610 | 202 | 19 | 18 | 63 | 50 | 175 | 60

Accessoires standard

• 2 cales d'alignement (standard)

Caractéristiques / spécifications techniques

• Série : GH
• Modèles disponibles : GH-6” Super-Open 8”, GH-8” Super-Open 12”
• Corps : Fonte ductile (FCD55)
• Dureté des glissières : HRC 45
• Unités : mm (principal) ; certaines valeurs de portée also indiquées en pouces
• Accessoires standard : 2 cales d'alignement
• Surfaces rectifiées de précision et système ANGLE-LOCK pour un serrage descendant sécurisé
• Plusieurs plages de serrage par modèle pour différentes configurations
