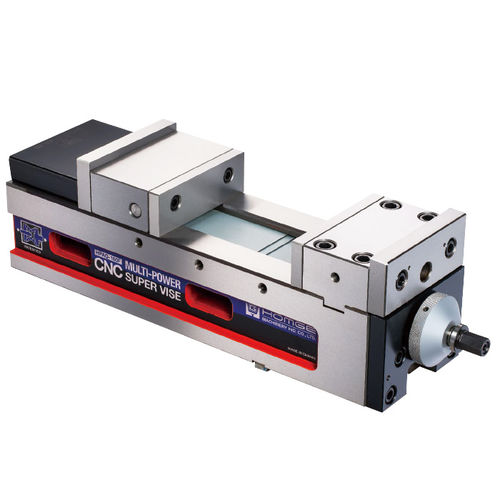

Étau pour fraiseuse HPAQ-160F

pour machine-outilmultipleà palette interchangeable

Aperçu

• Conception frontale ergonomique pour un accès facilité, gain de temps et réduction de la fatigue opérateur.
• Grande ouverture de mors avec longueur hors tout compacte pour une grande flexibilité de serrage.
• Haute précision et répétabilité adaptées à l'usinage CNC de précision.
• Système mécanique MULTI-FORCE breveté fournissant une multiplication de la force de serrage selon le modèle (0–6000 kg).
• Compatible avec les caractéristiques de la série HPAQ, adapté aux opérations de fraisage exigeantes et à la fabrication de moules.

Caractéristiques principales

• 1. Mors fixes en acier de qualité supérieure trempé à HRC 55. Corps de l'étau en fonte nodulaire (FCD60 ou supérieur) pour stabilité dimensionnelle et résistance à l'usure. À 4500 kg de charge, la déformation est < ±0,005 mm.
• 2. Glissières trempées à HRC 50 pour augmenter la durabilité et maintenir la hauteur de positionnement sur longue durée.
• 3. Système ANGLE-LOCK de conception compacte, en fonte de haute qualité (FCD60+), assurant forte rigidité et entraînement de la pièce vers une position précise dans ±0,005 mm sous 4500 kg.
• 4. Montable horizontalement ou verticalement selon l'installation machine.
• 5. Système MULTI-FORCE breveté (acier pour paliers de haute qualité) doublant efficacement la force de serrage, assurant une pression constante et évitant les problèmes de fuite des systèmes hydrauliques.
• 6. Anneau de réglage de butée pour pré-régler la force de serrage et garantir des opérations répétées à la même force.

Applications

• Hauteur fixe entre modèles permettant d'utiliser plusieurs étaux simultanément en montage multiple.
• Idéal pour la fabrication de moules de précision sur centres d'usinage et pour l'usinage lourd nécessitant une force de serrage élevée et une grande répétabilité.

Accessoires standard

• 2 cales d'alignement
• 4 brides de serrage
• 1 poignée

Accessoires optionnels

• Mors optionnels : mors striés en croix, mors combinés, mors en V pour pièces cylindriques, mors étape et mors extérieurs avant-arrière pour étendre les capacités de serrage.

SPÉCIFICATIONS (unité : mm)
Modèle | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Force de serrage max | Poids (kg)
HPAQ-160F | 168 | 115±0.01 | 0-290 | 195-480 | 57±0.02 | 18 | 536 | 637 | 161 | 19 | 15 | 20 | 53 | 63 | 101 | 145±0.02 | 5000 kg | 70
HPAQ-200F | 187 | 120±0.01 | 0-330 | 200-550 | 66±0.02 | 18 | 613 | 715 | 201 | 19 | 18 | 24 | 66 | 75 | 99 | 168±0.02 | 6000 kg | 120

Caractéristiques / spécifications techniques

• Marque : HOMGE
• Modèles principaux : HPAQ-160F (également disponible HPAQ-200F)
• Matériau : corps = fonte nodulaire (FCD60 ou supérieur)
• Mors fixes : acier de haute qualité trempé à HRC 55
• Dureté des glissières : HRC 50
• Systèmes spéciaux : ANGLE-LOCK ; système mécanique MULTI-FORCE breveté (acier de palier de haute qualité)
• Répétabilité / précision : précision d'enfoncement dans ±0,005 mm sous 4500 kg
• Force de serrage max : 5000 kg (HPAQ-160F), 6000 kg (HPAQ-200F)
• Poids : 70 kg (HPAQ-160F), 120 kg (HPAQ-200F)
• Ouverture / course mors : HPAQ-160F C : 0-290 mm ; HPAQ-200F C : 0-330 mm
• Montage : horizontal ou vertical
• Accessoires standards inclus : cales d'alignement (2), brides (4), poignée (1)
• Recommandé pour : fabrication de moules de précision et usinage lourd sur centres d'usinage CNC
