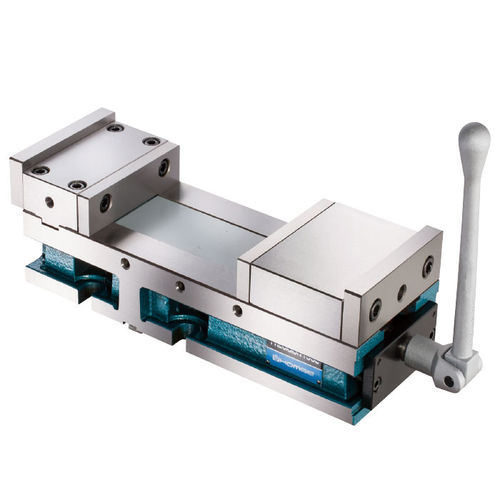

Étau pour machine-outil HVV series

pour fraiseusede précisionen fonte ductile

Aperçu

• Grande ouverture des mâchoires pour les pièces volumineuses
• Le système spécial ANGLE-LOCK assure l'abaissement de la pièce jusqu'à la position précise
• Hauteur fixe permettant l'utilisation conjointe de plusieurs étaux pour des configurations multi-étaux
• Convient aux centres d'usinage CNC et aux fraiseuses générales

Accessoires standard

• 1 jeu de mors avant/arrière
• 4 brides de serrage

SPÉCIFICATIONS (Matériau : Fonte ductile FCD60 | Dureté des glissières HRC 50)
Unité : mm
Modèle | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | M | Poids (kg)
HVV-4\" | 91 | 62±0.01 | 160 | 320 | 73±0.02 | 18 | 325 | 365 | 105 | 14 | 15 | 18 | 28.5 | 37 | 120±0.02 | 18
HVV-6\" | 120 | 80±0.01 | 200 | 410 | 68±0.02 | 18 | 419 | 468 | 154 | 19 | 15 | 15 | 39.5 | 50 | 143±0.02 | 37
HVV-8\" | 136 | 84±0.01 | 310 | 550 | 76±0.02 | 18 | 556 | 612 | 202 | 19 | 18 | 18 | 51.5 | 60 | 168±0.02 | 60

Caractéristiques / spécifications techniques

• Matériau : Fonte ductile (FCD60)
• Dureté des glissières : HRC 50
• Modèles disponibles : HVV-4\", HVV-6\", HVV-8\"
• Tolérances précises des largeurs de mors indiquées dans le tableau (B, D, M avec ±)
• Conçu pour des montages multi-étaux grâce à sa hauteur fixe
• Fourni en standard avec mors avant/arrière et brides
