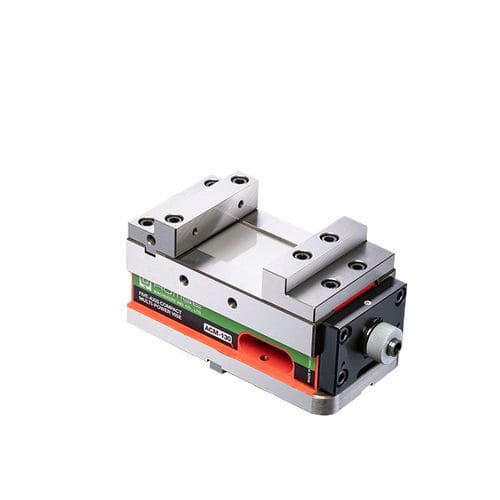

Étau pour machine-outil ACM series

pour fraiseusepour machine-outil 5 axesà vis

Présentation
Étau compact 5 axes équipé du système mécanique breveté MULTI-PUISSANCE offrant une force de serrage réglable jusqu'à 0–5000 kg. Corps ultra-compact et grande ouverture de mors, conçu pour centres d'usinage 5 axes et centres CNC horizontaux/verticaux afin d'optimiser l'espace de table et le dégagement outil.

Avantages

• Longueur totale minimale associée à une grande ouverture de mors pour une meilleure utilisation de l'espace machine
• Système mécanique breveté MULTI-PUISSANCE augmentant la force de serrage jusqu'à 5000 kg sans composants hydrauliques
• Adapté aux centres d'usinage CNC 5 axes ainsi qu'aux centres CNC horizontaux et verticaux

Caractéristiques

• Dispositif MULTI-PUISSANCE en acier de roulement assurant une amplification mécanique constante de la force de serrage et évitant les fuites d'huile typiques des étaux hydrauliques
• Conception compacte avec grande course des mors permettant un bridage flexible et un meilleur débit de pièces
• Capots spéciaux sur la vis de translation protégeant la vis contre les copeaux et réduisant l'usure interne
• Mors en acier à outils allié SCM440, trempés à env. HRC 55 pour un maintien sûr des pièces
• Corps en fonte ductile (FCD60) ; glissières traitées à env. HRC 52 pour résistance mécanique et précision

Compatibilité
Compatible avec systèmes de changement rapide point zéro 52/96 mm. Recommandé avec plaques M-96x96 (8066, 8067, 8057).

Spécifications (Unité : mm)
Model | A | B | C | C1 | D | E | E1 | F | G | H | I | J | J1 | K | K1 | L | M | O | P | Pull Studs | Max. Clamping Force | Weight (kg)
ACM-130 | 134 | 100±0.01 | 105 | 173 | 52 | M8 | 18 | 250 | 263 | 130 | 10 | 28 | 62 | 34 | 17 | 128 | 115 | 70 | 18 | M-96x96PS | 5000 kg | 22
ACM-160 | 150 | 100±0.01 | 167 | 247 | 93 | M10 | 18 | 350 | 363 | 160 | 10 | 40 | 80 | 50 | 25 | 158 | 175 | 90 | 25 | M-96x96PS | 5000 kg | 40

Accessoires standard

• 2 x coins d'alignement
• 4 x brides (clamps)
• 1 x clé

Accessoires optionnels

• Mors dentés
• Mors doux

Applications / Remarques

• Conçu pour le bridage de haute précision sur centres 5 axes et autres centres CNC, particulièrement lorsque l'espace machine est limité
• Le système MULTI-PUISSANCE mécanique réduit la maintenance comparé aux étaux hydrauliques et assure une pression de serrage stable et répétable

Caractéristiques / spécifications techniques

• Marque: HOMGE
• Série: ACM series (ACM-130, ACM-160)
• Force de serrage maximale: jusqu'à 5000 kg via le système MULTI-PUISSANCE
• Matériau du corps: fonte ductile (FCD60)
• Dureté des glissières: env. HRC 52
• Matériau des mors: acier à outils SCM440, trempé env. HRC 55
• Protection de la vis: capots spéciaux anti-copeaux
• Pull studs: M-96x96PS (compatible systèmes 52/96 mm)
• Unités dans les tableaux: mm
• Poids: ACM-130 = 22 kg; ACM-160 = 40 kg
