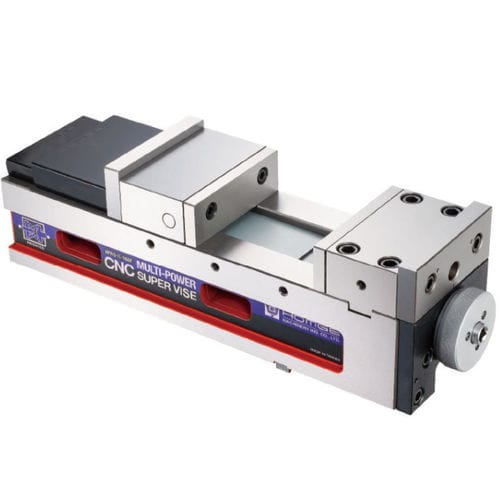

Étau pour fraiseuse HPAQ-II-160F

pour machine-outilhorizontalvertical

Présentation

• Conception ergonomique pour un accès aisé aux commandes et aux mors, réduisant le temps opérateur et la fatigue.
• Grande ouverture des mors pour accueillir une large gamme de pièces.
• Haute précision et répétabilité adaptées à l'usinage de précision.
• Système mécanique MULTI-POWER spécial offrant une force de serrage réglable de 0 à 5000 kg.
• Comprend toutes les caractéristiques de conception de la série HPAQ pour usage industriel CNC.

Caractéristiques principales

• La mors fixe est en acier de haute qualité, trempé à HRC 55 ; le corps de l'étau est en fonte ductile (FCD60 ou supérieur) pour précision et résistance à l'usure. Sous 4500 kg de serrage, la déformation est < ±0,005 mm.
• Les guides sont trempés à HRC 50 pour augmenter la durabilité et maintenir la hauteur de positionnement en usage prolongé.
• Le système spécial ANGLE-LOCK, de conception compacte en matériau de haute qualité (FCD60+), assure l'abaissement automatique de la pièce vers la position précise avec une répétabilité de ±0,005 mm sous 4500 kg.
• Peut être monté horizontalement ou verticalement selon la configuration d'usinage.
• Système MULTI-POWER breveté en acier à roulement de haute qualité doublant la force de serrage ; assure une pression cohérente sans fuite pour un serrage stable.
• Dispositif de présélection simple permettant de régler la force de serrage souhaitée et d'obtenir des opérations répétables à la même force.

Spécifications (tableau)
Unité : mm
Modèle | A | B | C | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Force de serrage max. | Poids (kg)
HPAQ-II-160F | 168 | 115±0.01 | 0-300 | 57±0.02 | 18 | 547 | 595 | 161 | 12.7 | 15 | 20 | 53 | 63 | 49 | 145 | 5000 kg | 70

Matériaux et dureté

• Corps : fonte ductile FCD60.
• Dureté des guides : HRC 50.
• Dureté mors fixes : HRC 55.

Accessoires
Accessoires standard

• 2 cales d'alignement
• 4 brides de serrage
• 1 clé/levier

Accessoires optionnels

• Différents mors optionnels : mors à rainure en croix, mors à marches, mors en V pour pièces rondes, mors combinés et mors extérieurs avant-arrière pour augmenter la capacité de serrage.

Résumé technique

• Désignation du modèle : HPAQ-II-160F
• Unités de mesure : mm
• Force de serrage maximale : 5000 kg
• Poids : 70 kg
• Dureté mors fixes : HRC 55 ; guides : HRC 50
• Matériau du corps : fonte ductile (FCD60)
• Système mécanique MULTI-POWER breveté pour force de serrage doublée et constante
• Système ANGLE-LOCK fournissant un tirage descendant automatique et une répétabilité de ±0,005 mm sous 4500 kg
• Dispositif de présélection pour répétabilité de la force de serrage
