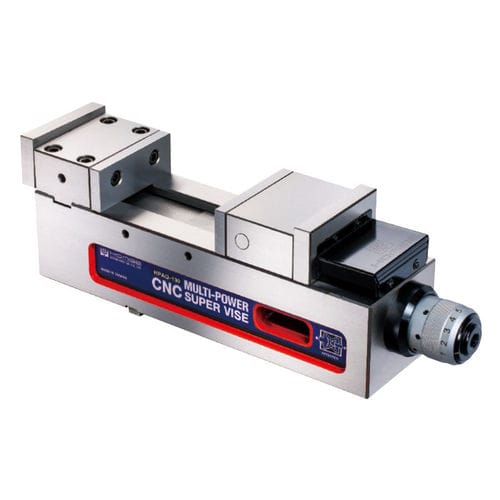

Étau pour fraiseuse HPAQ-100

pour machine-outilmultiplehorizontal

Aperçu
Série d'étaux CNC compacte conçue pour fournir une forte force de serrage stable dans des espaces de travail restreints, adaptée à la fabrication de moules de précision et à l'usinage lourd.

Avantages clés

• Brevetés : M523545, M278511
• Longueur totale la plus courte avec grande ouverture de mors
• Système MULTI-POWER mécanique : plage de serrage 0–5500 kg (selon modèle)
• Grande précision et répétabilité (positionnement ANGLE-LOCK)
• Montage horizontal ou vertical ; hauteur fixe pour empilage

Caractéristiques

• 1. Mors fixes : acier trempé HRC 55. Corps : fonte ductile FCD60 pour précision et résistance à l'usure. À 2500 kg la déformation < 0,005 mm.
• 2. Glissières trempées à HRC 50 pour augmenter la durabilité et conserver la hauteur de positionnement sur longue durée.
• 3. Système spécial ANGLE-LOCK, conception compacte et haute rigidité, plaque automatiquement la pièce à ±0,005 mm sous 2500 kg.
• 4. Montage horizontal ou vertical pour différents centres d'usinage.
• 5. Système MULTI-POWER breveté en acier pour roulements double et stabilise la force de serrage.
• 6. Bague d'arrêt réglable pour pré-réglage et répétition exacte de la force de serrage.

Application
Conçu pour la fabrication de moules de précision sur centres d'usinage et pour des opérations d'usinage lourd nécessitant une forte force de serrage et une grande précision de positionnement. La hauteur fixe permet l'utilisation de plusieurs étaux ensemble.

Accessoires

• Standard : 2× cales d'alignement, 4× brides, 1× poignée
• Optionnels : mors rainurés en croix, mors à marches, mors combinés, mors en V pour pièces rondes

SPÉCIFICATIONS (Unité : mm | Matériau : fonte ductile FCD60 | Dureté glissières : HRC 50)
Model | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Force max de serrage | Poids (kg)
HPAQ-100 | 145 | 105±0.01 | 0-170 | 185-350 | 65±0.02 | 18 | 420 | 507 | 104 | 14 | 15 | 20 | 40 | 50 | 87 | 145 | 4000 kg | 40
HPAQ-130 | 163 | 115±0.01 | 0-205 | 195-395 | 57±0.02 | 18 | 470 | 557 | 134 | 14 | 15 | 20 | 48 | 58 | 87 | 145 | 5500 kg | 50

Caractéristiques techniques

• Brand: HOMGE
• Série / Modèle : HPAQ (HPAQ-100, HPAQ-130)
• Brevet : M523545, M278511
• Matériaux : corps — fonte ductile (FCD60) ; mors fixes — acier trempé (HRC 55)
• Dureté glissières : HRC 50
• Précision ANGLE-LOCK : ≤ ±0,005 mm sous 2500 kg
• Plage de force de serrage : selon modèle jusqu'à 0–5500 kg
• Montage : horizontal ou vertical
• Accessoires standard : 2× cale d'alignement, 4× bride, 1× poignée
• Unité : mm
• Applications typiques : fabrication de moules de précision, usinage lourd nécessitant forte force de serrage et précision
