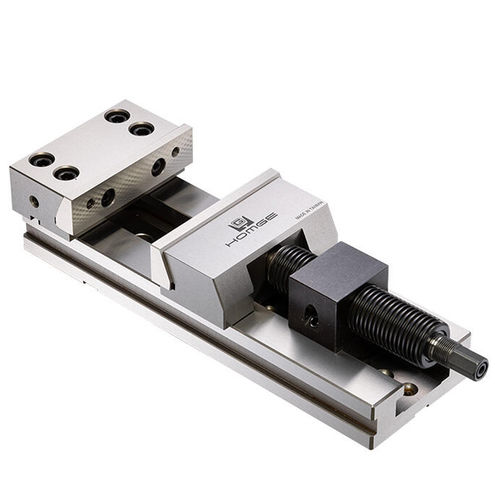

Étau pour machine-outil HG-h series

pour fraiseusehydrauliquemodulable

Aperçu
Augmentez la productivité avec l'étau hydraulique rapide de précision HG-h. Le glissement rapide permet un positionnement aisé tandis que le serrage hydraulique apporte une tenue rigide et répétable pour les opérations d'usinage CNC.

Avantages

• Conception avec vis mère hydraulique pour une utilisation simplifiée.
• Étau modulaire de serrage intégrant toutes les fonctionnalités de la série HG.

Caractéristiques

• Construction entièrement en acier garantissant la stabilité dimensionnelle et la précision d'usinage.
• Serrage instantané via écrou hexagonal hydraulique pour des réglages rapides sur des pièces de longueur irrégulière.
• Conception compacte de la mâchoire mobile maximisant la surface utile de bridage et la capacité d'ouverture.

Plan technique / Dimensions
Plan technique et dimensions de l'ETAU HYDRAULIQUE RAPIDE DE PRÉCISION (image disponible sur la fiche produit).

SPÉCIFICATIONS (Matériau : Corps S50C, Glissières HRC 52-56)
Unité : mm
Modèle | A | B | C | D | E | E1 | e | H | Force de serrage | Poids (kg)
HG-150hA | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 23.5
HG-150hB | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 25.5
HG-150hC | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 27.5
HG-150hD | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 29.5
HG-175hB | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 42.5
HG-175hC | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 46.5
HG-175hD | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 51.5
HG-200hA | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 55.5
HG-200hB | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 63.5
HG-200hC | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 73.5

ACCESSOIRES STANDARDS

• 2 pièces de coin d'alignement
• 4 pièces de cales de serrage
• 1 clé

Résumé caractéristiques / spécifications techniques

• Matériau : corps en S50C.
• Dureté des glissières : HRC 52-56.
• Unités des dimensions : mm.
• Modèles disponibles : HG-150h(A,B,C,D), HG-175h(B,C,D), HG-200h(A,B,C).
• Serrage hydraulique instantané avec écrou hexagonal pour réglages rapides.
• Conception compacte de la mâchoire mobile pour une capacité d'ouverture maximale.
• Force de serrage : 4000 kg (valeur typique pour modèles listés).
• Accessoires standards inclus : coins d'alignement, cales de serrage, clé.
