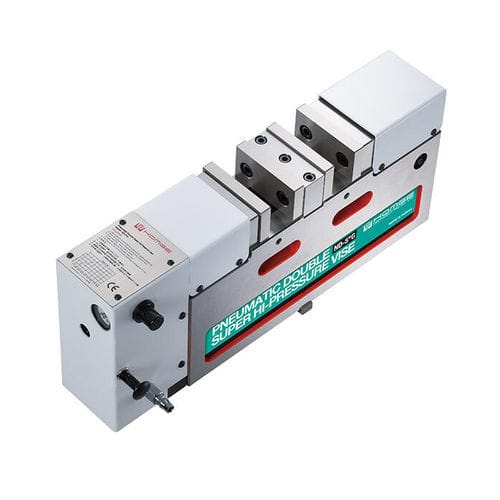

Étau pour machine-outil ND-G seriespneumatiquede précisionà haute pression
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications
- pour machine-outil
- Actionnement
- pneumatique
- Autres caractéristiques
- de précision, à haute pression, double, en fonte ductile
Description
Détails du produit
- Les cylindres à haute pression sont peu susceptibles de tomber en panne avec une garantie de 3 ans
- Hauteur fixe permettant l'utilisation simultanée de plusieurs étaux
1. L'étau peut maintenir 2 pièces de tailles différentes. Permet une tolérance supplémentaire jusqu'à 2 mm dans les pièces.
2. Les cylindres à haute pression spéciaux sont conçus pour augmenter la force de serrage de 0 à 4000 kg et peuvent être ajustés en fonction du matériau de la pièce.
3. Le corps de l'étau est en fonte ductile de grade FCD 60 pour une haute précision et durabilité. Les glissières sont DURCIES à HRC 50° pour augmenter encore la durabilité et maintenir la hauteur de positionnement sur une longue durée d'utilisation.
4. Bouton de réglage de la pression : pour des opérations rapides.
5. Les cylindres à haute pression sont peu susceptibles de tomber en panne.
6. Dispositif de sécurité spécial pour garantir que l'étau maintient la force de serrage pendant 20 minutes si l'alimentation en air est coupée.
7. Course pour la mâchoire mobile : 4 mm.
Source d'alimentation pneumatique 6kg/cm²
Spécifications
(Matière : Fonte ductile FCD 60. Dureté : HRC 50º)
Modèle | A | B | C | D | E | F | G | H | I
ND-4"G | 215 | 170±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10
ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10
Modèle | J | K | Force de serrage | Course de serrage | Poids (kg)
ND-4"G | 15 | 48 | 0-3300 kg | 4 mm | 45
ND-5"G | 15 | 55 | 0-4000 kg | 4 mm | 65
Accessoires standard :
- 2 cales d'alignement
- 4 pinces
- 1 poignée
Accessoires optionnels :
1) Mâchoires à rainures croisées
2) Mâchoires en V
3) Mâchoires combinées
4) Mâchoires à étapes
Spécifications techniques :
- Modèle : ND-4"G, ND-5"G
- Matière : Fonte ductile FCD 60
- Dureté : HRC 50º
- Force de serrage : 0-3300 kg (ND-4"G), 0-4000 kg (ND-5"G)
- Course de serrage : 4 mm
- Poids : 45 kg (ND-4"G), 65 kg (ND-5"G)
- Source d'alimentation pneumatique : 6kg/cm²
- Garantie : 3 ans
