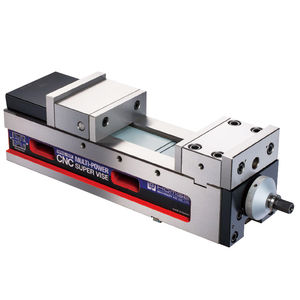

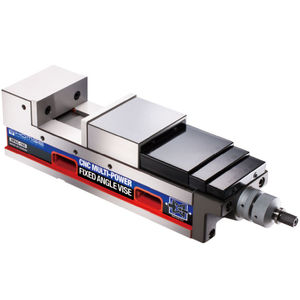

Étau pour machine-outil HPAC-160F

pour fraiseusesimplevertical

Présentation

• Étau mécanique à montage avant, hauteur fixe et angle de serrage fixe, conçu pour centres d'usinage CNC et fraiseuses conventionnelles.
• Système breveté MULTI-POWER pour une augmentation progressive et stable de la force de serrage.
• Mécanisme ANGLE-LOCK assurant une traction vers le bas contrôlée pour un positionnement précis sous charge.

Avantages

• Conception mécanique adaptée aux serrages intensifs et répétables en environnement CNC.
• Haute précision et répétabilité grâce au réglage de hauteur fixe, facilitant l'utilisation de plusieurs étaux alignés.
• Orientation frontale ergonomique réduisant les manipulations et le temps opérateur.
• Le système MULTI-POWER augmente et stabilise la force de serrage d'une opération à l'autre.

Caractéristiques

• Corps monobloc en fonte ductile FCD60 pour grande rigidité et stabilité dimensionnelle ; déformation ≤ ±0,01 mm sous 4500 kg.
• Glissières traitées et durcies à HRC 50 pour une meilleure résistance à l'usure et une position constante.
• Le système ANGLE-LOCK garantit l'appui vers le bas et un positionnement précis dans la limite de ±0,01 mm sous la charge spécifiée, adapté au serrage de moules et d'outillages de précision.
• Montage possible à l'horizontale ou à la verticale pour différents montages d'usinage.
• Système MULTI-POWER breveté en acier de roulement de haute qualité avec serrage par paliers : première demi-tour ≈ 2500 kg, deuxième demi-tour ≈ 4500 kg ; conception empêchant les fuites et stabilisant la force.
• Bague d'arrêt réglable pour présélectionner la force de serrage souhaitée et garantir la répétabilité.

Applications

• Hauteur fixe permettant l'utilisation simultanée de plusieurs étaux pour la production en série ou les montages multi-mors.
• Convient aux centres d'usinage CNC (horizontaux et verticaux) et fraiseuses nécessitant une force de serrage élevée et répétable pour usinage lourd ou précis.

Accessoires standard et optionnels

• Accessoires standard : 2 cales d'alignement, 4 brides, 1 clé.
• Accessoires optionnels : mors avant/arrière (différents profils tels que mors en V, mors dentés, mors étagés) pour étendre la capacité de serrage et accueillir diverses pièces.

Spécifications (récapitulatif, unité : mm)

• Matériau : fonte ductile FCD60
• Dureté des glissières : HRC 50

Tableau des spécifications (extrait)
Modèle | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | L | M | Force max | Poids (kg)
HPAC-160F | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 580 | 637 | 161 | 19 | 15 | 58 | 57 | 165±0.02 | 7000 kg | 65

Caractéristiques techniques

• Modèle : HPAC-160F (série HPAC-F, montage avant)
• Matériau du corps : fonte ductile (FCD60)
• Dureté des glissières : HRC 50
• A (mm) : 160
• B : 105±0.01 mm
• C : 0-300 mm
• C1 : 85-375 mm
• C2 : 110-395 mm
• C3 : 190-480 mm
• D : 80±0.02 mm
• E : 18 mm
• F : 580 mm
• G : 637 mm
• H : 161 mm
• I : 19 mm
• J : 15 mm
• K : 58 mm
• L : 57 mm
• M : 165±0.02 mm
• Force de serrage maximale : 7000 kg (valeur du tableau pour HPAC-160F)
• Comportement opérationnel : première demi-tour ≈ 2500 kg ; deuxième demi-tour ≈ 4500 kg ; conception MULTI-POWER pour une force de serrage stable.
• Poids : 65 kg
