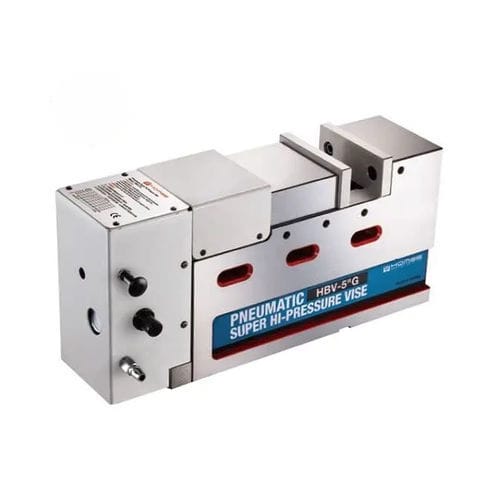

Étau pour fraiseuse HBV-G

pour machine-outilde machinemultiple

Présentation
La série d'étaux pneumatiques HBV-G offre une force de serrage réglable par cylindres pneumatiques haute force, une hauteur fixe pour montage en ligne ou en plusieurs unités, et des glissières trempées assurant la précision de positionnement sur la durée. Conçu pour les environnements d'usinage et de production nécessitant un serrage répétable et sécurisé.

Caractéristiques clés

• Cylindres haute force : force de serrage réglable 0–6000 kg (selon le modèle) ; garantie de 3 ans sur les cylindres.
• Corps de l'étau en fonte ductile (FCD 60+), choisi pour la précision et la résistance à l'usure.
• Glissières trempées à HRC 50° pour préserver la hauteur de positionnement et améliorer la durabilité.
• Système de verrouillage d'angle spécial, design compact, assurant une haute rigidité et abaissant automatiquement la pièce à la position précise.
• Dispositif de sécurité maintenant la force de serrage environ 20 minutes en cas de coupure d'alimentation d'air.
• Course de la mâchoire mobile : 4–4,5 mm.

Alimentation pneumatique
Source pneumatique : 6 kg/cm²

Dimensions / Spécifications (Unité : mm)
Model | A | B | C | D | E | F | G | H | I
HBV-4''G | 215 | 170±0.01 | 105 | 145±0.02 | 18 | 320 | 430 | 100 | 10
HBV-5''G | 222 | 170±0.01 | 155 | 145±0.02 | 18 | 380 | 490 | 130 | 10
HBV-6''G | 245 | 190±0.01 | 205 | 145±0.02 | 18 | 440 | 550 | 161 | 10

Model | J | K | L | Force de serrage max. | Course de serrage | Poids (kg)
HBV-4''G | 15 | 48 | 45 | 0-3300 kg | 4 mm | 30
HBV-5''G | 15 | 55 | 52 | 0-4000 kg | 4 mm | 50
HBV-6''G | 15 | 58 | 55 | 0-5000 kg | 4 mm | 63

Accessoires standard

• 2 cales d'alignement
• 4 clamps
• 1 poignée

Accessoires optionnels

• Mâchoires à rainures croisées
• Mâchoires en V
• Mâchoires combinées
• Mâchoires à étapes

Spécifications techniques

• Série : HBV-G (HBV-4''G, HBV-5''G, HBV-6''G).
• Matériau : fonte ductile (FCD 60+) pour le corps.
• Dureté des guides : HRC 50°.
• Force de serrage (par modèle) : HBV-4''G ~0–3300 kg ; HBV-5''G ~0–4000 kg ; HBV-6''G ~0–5000 kg (réglable).
• Course de serrage : 4 mm ; course mâchoire mobile : 4–4,5 mm.
• Pression pneumatique : 6 kg/cm².
• Sécurité : maintien du serrage ~20 minutes en cas de perte d'air.
• Garantie : 3 ans sur les cylindres haute force.
• Marque : HOMGE.
