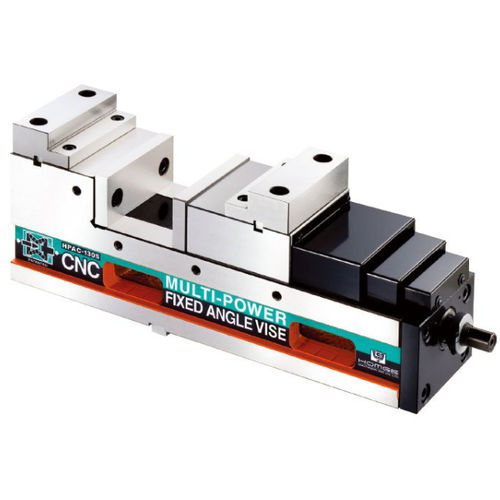

Étau pour fraiseuse HPAC-S

pour machine-outilhorizontalvertical

Présentation
Corps d'étau court | Gain de place pour centres d'usinage compacts et agencements multi-étaux

Caractéristiques

• Booster mécanique breveté (Brevets : 142711, M224615, M287204, M344941)
• Longueur totale la plus courte tout en offrant un grand ouverture de mâchoires pour maximiser l'espace utile sur la table
• Haute précision et répétabilité
• Conception Multi-Power augmentant la force de serrage ; plage réglable 0–6000 kg selon le modèle
• Composants Multi-Power en acier à roulements de haute qualité, doublant la force de serrage sans fuite d'huile
• Glissières trempées à HRC 50 pour résistance à l'usure et maintien de la hauteur de positionnement
• Corps monobloc en fonte ductile (≥ FCD 60) à haute rigidité avec ANGLE-LOCK SYSTEM qui entraîne la pièce vers le bas dans ±0,01 mm sous serrage important
• Corps d'étau monobloc pour une déformation minimale (déflexion mesurée < ±0,01 mm à 4500 kg)
• Montage possible horizontalement ou verticalement
• Bague d'arrêt réglable pour pré-réglage et répétition de la force de serrage souhaitée

Dimensions / Spécifications (unité : mm)
Modèle | A | B | C | C1 | D | E | F | G | H | I | J | K | L | M | Force de serrage max. | Poids (kg)
HPAC-100S | 127 | 85±0.01 | 0-170 | 115-280 | 75±0.02 | 18 | 414 | 460 | 100 | 19 | 15 | 178 | 44 | 153 | 4000 kg | 32
HPAC-130S | 147 | 95±0.01 | 0-190 | 155-340 | 75±0.02 | 18 | 462 | 510 | 131 | 19 | 15 | 178 | 55 | 181 | 5000 kg | 46.5
HPAC-160S | 160 | 105±0.01 | 0-300 | 190-450 | 80±0.02 | 18 | 550 | 595 | 160 | 19 | 15 | 183 | 58 | 196 | 6000 kg | 64

Accessoires standard

• 2 cales d'alignement
• 4 brides
• 1 poignée

Accessoires optionnels

• Mâchoires rainurées en croix
• Mâchoires combinées
• Mâchoires en V (pour pièces cylindriques)
• Mâchoires à marches (serrage de hauteur de précision)

Remarques

• Le design à hauteur fixe permet d'utiliser plusieurs étaux côte à côte sur la table de la machine
• Conçu spécialement pour centres d'usinage CNC à grande vitesse et fraiseuses

Caractéristiques techniques / Spécifications

• Série / Modèle : HPAC-S (tailles disponibles : HPAC-100S, HPAC-130S, HPAC-160S)
• Matériau : corps d'étau en fonte ductile (FCD 60), construction monobloc
• Dureté des glissières : HRC 50
• Matériau du système Multi-Power : acier à roulements de haute qualité
• Plage de force de serrage réglable : 0 ~ 6000 kg (forces maximales dépendantes du modèle, voir tableau)
• Brevets : 142711, M224615, M287204, M344941
• Système ANGLE-LOCK : ramène automatiquement la pièce vers le bas dans ±0,01 mm sous serrage important (ex. 4500 kg)
• Montage : horizontal ou vertical
• Préréglage répétable du serrage via bague d'arrêt
