Étau pour machine-outil HDV series
inclinableparallèlede précision

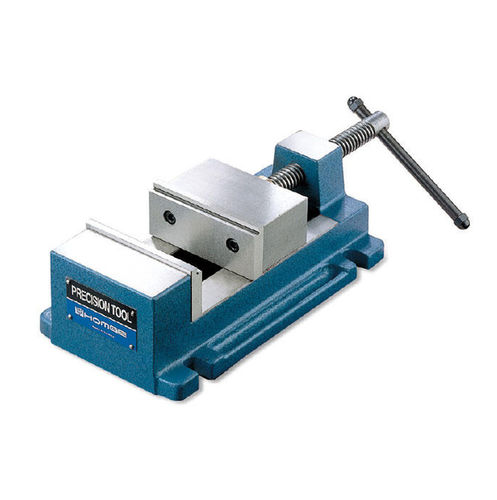

Étau pour machine-outil - HDV series - HOMGE MACHINERY IND. CO., LTD. - inclinable / parallèle / de précision
Étau pour machine-outil - HDV series - HOMGE MACHINERY IND. CO., LTD. - inclinable / parallèle / de précision
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HOMGE MACHINERY IND. CO., LTD.

Caractéristiques

Applications
pour machine-outil
Construction
inclinable, parallèle
Autres caractéristiques
de précision, en acier trempé, en fonte, avec système de serrage, en fonte ductile, de mise à la terre
Ouverture

Max: 105 mm
(4 in)

Min: 95 mm
(4 in)

Poids

Max: 8,2 kg
(18,078 lb)

Min: 6,6 kg
(14,551 lb)

Largeur

Max: 175 mm
(6,9 in)

Min: 140 mm
(5,5 in)

Longueur

Max: 316 mm
(12 in)

Min: 277 mm
(11 in)

Description

Description
  • Le mécanisme ANGLE-LOCK applique une pression verticale sur les mors lors du serrage, garantissant le parallélisme des mors et une tenue stable de la pièce.
  • Corps fabriqué en fonte ductile FCD55.
  • Les glissières et la base des mors sont rectifiées avec précision pour un positionnement exact.
  • Conception de mors étagés pour une plus grande polyvalence de serrage; mors durcis à HRC50.


Modèles / Dimensions (unité : mm)
Modèle | L | W | H | Hauteur des mors | Largeur des mors | Ouverture | Poids (kg)
HDV-100 | 277 | 140 | 83 | 43 | 100 | 95 | 6.6
HDV-130 | 316 | 175 | 83 | 43 | 130 | 105 | 8.2

Caractéristiques / Spécifications techniques
  • Série : HDV (HDV-100, HDV-130).
  • Matériau : fonte ductile FCD55 ; base et glissières rectifiées avec précision.
  • Dureté des mors : HRC50 ; mors étagés pour une variété d'applications de serrage.
  • Mécanisme de serrage : ANGLE-LOCK pour pression verticale et parallélisme des mors.
  • Dimensions et poids indiqués par modèle (unités : mm, poids : kg).
