Convertisseur DC/DC régulé DCM®

isoléindustrielà grande gamme d'entrée

Famille de produits

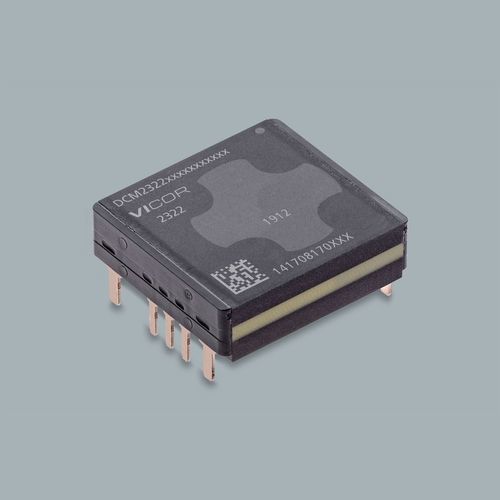

DCM® Module convertisseur DC-DC (boîtier 2322 ChiP).

Présentation
Convertisseur DC-DC isolé et régulé, optimisé pour la commutation ZVS haute fréquence (MHz). Conception SELV (Safety Extra Low Voltage). Large plage d'entrée. Optimisé pour fonctionnement en parallèle jusqu'à 8 unités pour des applications nécessitant une puissance supérieure.

Informations clés produit

• Référence : DCM2322T50T3160T60
• Tension d'entrée (nominale) : 30 V
• Tension de sortie (nominale) : 28 V
• Puissance de sortie : 60 W
• Boîtier : 2322 ChiP traversant (dimensions : 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm)
• Type de montage : Traversant
• Options de grade produit : T = -40°C à 125°C, M = -55°C à 125°C
• Délai de livraison : 40 semaines
• Quantité minimale de commande : 25

Échelons de prix (MSRP)

• 25+ : $116.49
• 100+ : $109.26

Documents et références disponibles
Fiche technique, Notes d'application (AN:029 Single DCM as an Isolated, Regulated DC-DC Converter; AN:030 Parallel DCMs; AN:031 Through-Hole ChiP Package Soldering Guidelines; AN:035 Achieving High-Accuracy Voltage (or Current) Regulation with the DCM™ Up to ±1% Regulation; AN:039 Thermal Management for VIA™ and ChiP™ Modules), Guides utilisateur (Evaluation Board Users Guide), DCM Design Guide, certificats de conformité et documents de sécurité, dessins mécaniques, modèles 3D et calculateurs/outils (Trim Calculator, Thermal Calculator).

Caractéristiques produit

• Convertisseur DC-DC isolé et régulé
• Sécurité : SELV
• Commutation ZVS haute fréquence (MHz)
• Large plage d'entrée
• Optimisé pour fonctionnement en parallèle jusqu'à 8 unités

Matériel associé
Carte d'évaluation disponible : DCM2322E50T3160T60 (guide utilisateur de la carte d'évaluation disponible).

Spécifications techniques

• Référence : DCM2322T50T3160T60
• Entrée (typique / nominal) : 30 V
• Sortie (nominale) : 28 V
• Puissance de sortie : 60 W
• Boîtier : 2322 ChiP traversant
• Dimensions boîtier : 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Montage : Traversant
• Grade produit : T = -40°C à 125°C (option), M = -55°C à 125°C (option)
• Délai de livraison : 40 semaines
• Quantité minimale de commande : 25
• Tarifs MSRP : 25+ = $116.49 ; 100+ = $109.26
