Convertisseur DC/DC régulé ZVS

non-isoléSIPindustriel

Présentation du produit

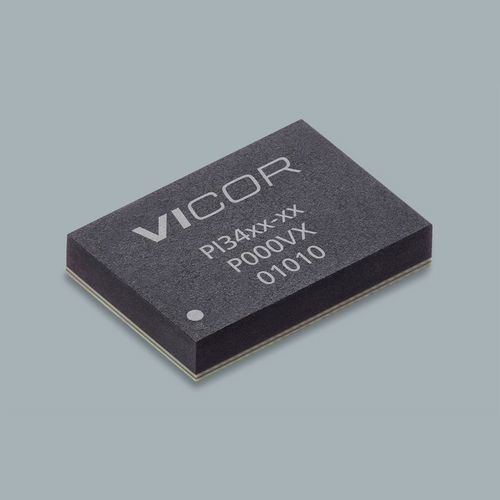

Le PI3423-00-LGIZ est un régulateur DC-DC ZVS (Zero-Voltage Switching) non isolé de la famille PI34xx. Optimisé pour une utilisation en 12 Vin, il s'adresse aux conceptions d'alimentation haute efficacité et haute densité ainsi qu'aux phases d'évaluation rapide. Fourni en boîtier 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm).

Paramètres clés (résumé page)

• Série de produits : ZVS Buck Regulator (PI34xx)
• Tension d'entrée (ex. optimisée) : 12 Vin (série supporte 8–18 V et plages plus larges 8–36 V)
• Tension de sortie (ex.) : 3,3 V
• Courant de sortie maximal (Iout Max) : 15 A
• Boîtier / montage : 10x14 LGA-SIP
• Dimensions : 14,0 x 10,0 x 2,56 mm
• Plage de température (grade) : LGIZ −40°C ; LGMZ −55°C (selon le modèle)

Caractéristiques produit

• Large plage de fonctionnement
• Optimisé 12 Vin (8–18 V) et options Wide Vin (8–36 V)
• Support large de Vout (1–16 V)
• Grades de température : −40°C (LGIZ) et −55°C (LGMZ)
• Facilité d'utilisation — développement rapide
• Compensation interne réduisant le nombre de composants externes et le temps de développement
• Aucune configuration de contrôleur supplémentaire requise pour les applications typiques
• Haute efficacité
• >96 % pic (24 Vin → 12 Vout) ; >95 % pic (12 Vin → 5 Vout)
• Haute efficacité en charge légère et charge pleine
• Jeu de fonctionnalités flexible
• Synchro de fréquence, soft-start et tracking réglables
• Parallélisation avec partage de courant sur fil unique et intercalage 2 phases
• Fonctionnement en tension constante ou courant constant avec amplificateur d'erreur dédié
• Protections : OVLO/UVLO, OVP, OTP
• Très rapide en réponse transitoire

Emballage / mécanique
Boîtier 10 x 14 LGA-SIP, empreinte 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm. Conçu pour des implantations à haute densité et l'assemblage automatisé.

Prix (MSRP)
Quantity | MSRP (USD)
10+ | $11.58
25+ | $10.56
100+ | $9.91

Ressources (disponibles sur la page produit)

• Fiche technique (famille PI34xx)
• White papers : ZVS appliqué à la régulation buck ; High-performance ZVS Buck Regulator
• Note d'application : AN:303 Assembly Guideline pour boîtiers LGA/BGA 10 x 10 mm et 10 x 14 mm
• Guide d'utilisateur de la carte d'évaluation (PI33xx/PI34xx)
• Dessin d'encombrement / mécanique (PDF)

Spécifications techniques

• Référence : PI3423-00-LGIZ
• Dénomination : ZVS Buck Regulator
• Tension d'entrée (page) : 12 V (optimisé) ; la série couvre 8–18 V et plages plus larges
• Tension de sortie (ex.) : 3,3 V (série supporte 1–16 V)
• Courant maximum de sortie : 15 A
• Boîtier : 10 x 14 LGA-SIP
• Dimensions : 14,0 x 10,0 x 2,56 mm
• Grade température : LGIZ −40°C ; LGMZ −55°C
• Efficacité : >96 % pic (ex. 24 Vin → 12 Vout) ; >95 % pic (ex. 12 Vin → 5 Vout)
• Protections / fonctions : OVLO/UVLO, OVP, OTP, synchro fréquence, soft-start & tracking, parallélisation/partage de courant, intercalage 2 phases, capacité courant constant
• Délai de livraison (page) : 28 weeks
• Quantité minimale de commande : 10
