Convertisseur DC/DC régulé DCM®

isolémonté sur châssisindustriel

Produit

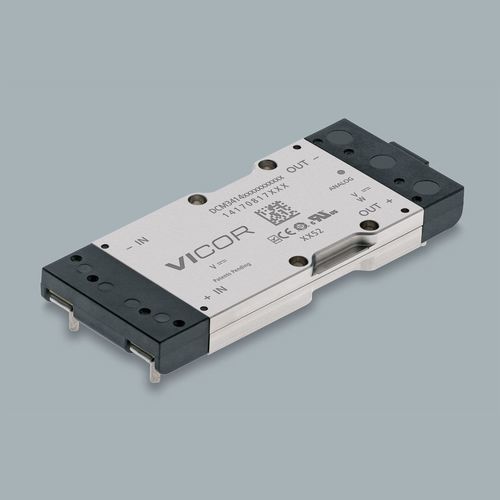

DCM3414B50M17C2C05 — Module convertisseur DC-DC DCM® en boîtier 3414 VIA (trou traversant). Tension d'entrée nominale 28 V, tension de sortie nominale 15 V, puissance de sortie 320 W. Conçu pour la conversion DC-DC isolée et régulée nécessitant une haute densité de puissance et un boîtier robuste.

Spécifications principales (résumé)

• Tension d'entrée : 28 V
• Tension de sortie : 15 V
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA (85,93 x 35,54 x 9,4 mm)
• Options de montage : montage sur carte (broche courte ou longue), montage sur châssis

Caractéristiques produit

• Protection contre les surtensions de sortie
• Filtrage EMI et transitoires intégré
• Verrouillage en cas de sous-tension d'entrée
• Protection contre la surtempérature
• Haute efficacité et densité de puissance
• Boîtier robuste pour environnements exigeants

Commande et disponibilité
Référence : DCM3414B50M17C2C05
Délai : 40 semaines
Quantité minimum de commande : 1
Stock distributeurs (mis à jour Dec. 19, 2025 11:30 a.m. EST) : Arrow : 0 ; Avnet : 0 ; Digi-Key : 0 ; Mouser : 0

Options / éléments configurables

• Style de montage : Board Mount Short Pin (options : Board Mount Long Pin, Chassis Mount)
• Grade produit : T = -40°C à 125°C ; C = -20°C à 125°C ; M = -55°C à 125°C
• Interface de contrôle : analogique (option listée)

Tarification (MSRP)
Quantité — MSRP
1+ — $921.30
10+ — $731.97
25+ — $667.94
100+ — $626.48

Documents de référence

• Fiche technique (Data Sheet)
• Notes d'application : Single DCM en fonctionnement isolé et régulé ; Parallel DCMs ; Régulation haute précision ; Gestion thermique VIA/ChiP ; Directives de soudure PCB Mount VIA
• Documents de conformité et sécurité : cURus, cTÜVus, CE Mark, CB Certificate (selon cas)

Caractéristiques techniques

• Famille de produits : série DCM®
• Référence : DCM3414B50M17C2C05
• Tension d'entrée (nominale) : 28 V DC
• Tension de sortie (nominale) : 15 V DC
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA (trou traversant)
• Dimensions : 3.38 x 1.4 x 0.37 in / 85,93 x 35,54 x 9,4 mm
• Options de montage : montage sur carte (broche courte ou longue), montage sur châssis
• Protections : OVP de sortie, verrouillage sous-tension d'entrée, protection contre la surtempérature, filtrage EMI/transitoire intégré
• Applications typiques : conversion DC-DC isolée et régulée nécessitant haute efficacité et densité de puissance
• Quantité minimum de commande : 1
• Délai : 40 semaines
